Erstellt 2D Positionsnummern im Model- oder Papierbereich.

Nicht geeignet, beziehungsweise es werden keine Daten von den Teilen übernommen die sich in einem Ansichtsfenster des Papierbereichs befinden.

Die Positionsnummern können zu einer Stückliste zusammengefasst werden.

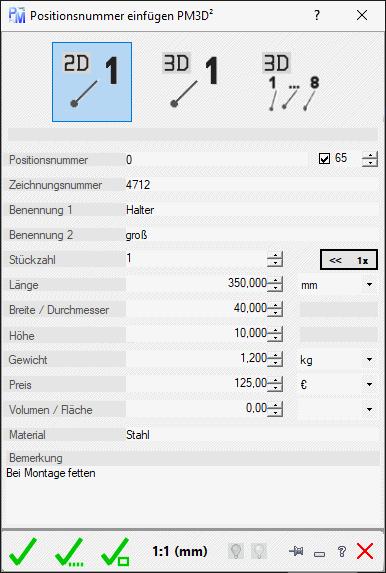

• Wahl: 2D, 3D oder 3D Position automatisch.
• Dateneingabe:
• Positionsnummer: Hier können Sie beliebige Positionsnummer eingeben.
•   Erhöht die Positionsnummer vor dem Einfügen um eins.
• 65: Zeigt die nächste Positionsnummer an.
• Zeichnungsnummer: ...
• << 1x: Stückzahl wird auf eins gesetzt.
• ....
• Dateneingabe: Hier wird der Daten nach dem Erstellen der Positionsnummer angezeigt.
  Daten können von dem gewählten in die Positionsnummer über tragen werden. Sie können dann auch manuell geändert oder ergänzt werden.
  Nicht benötige Eingabezeilen können Sie in den Positionseigenschaften ausschalten.

• Statusleiste und weitere Infos: Siehe auch hier

Zuerst...

Der Hinweistext ist nicht immer sichtbar. Er verschwindet, wenn Sie mit dem Mauszeiger über den Text gehen.

Erstelle eine 2D-Positionsnummer.

Erstelle mehrere 2D-Positionsnummer hintereinander. Mir ESC abbrechen.

Wählen Sie eine Positionsnummer aus und danach können Sie die Daten ändern.

1:1 (mm)

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden.
