Mit diesem Befehl können Sie von den 2D-, 3D Positionsnummer, sowie Stückliste und Referenzliste die Eigenschaften einstellen. Ist der entsprechend Befehl fixiert und offen, wird er automatisch aktualisiert.

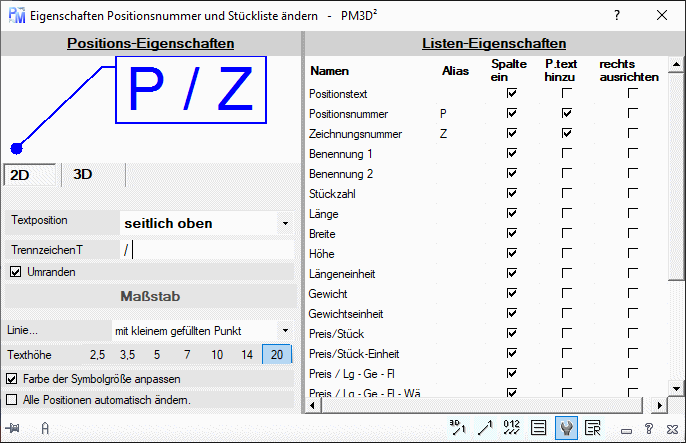

Hier mit 2D- Positionseigenschaften und Listen-Eigenschaften

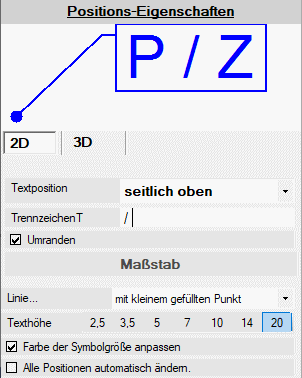

• 2D Positionsnummer

• Vorschau: Hier wird die Positionsnummer mit dem angewählten Positionstext und der Positionsart angezeigt.
• Wahl: 2D / 3D
• Textposition…:
• seitlich oben
• seitlich Mitte
• seitlich unten
• auf Linie
• unten Mitte
• Trennzeichen: Gibt das Zeichen an, dass zwischen den gewählten Positionstexte steht.
• Umranden: Umrandet den Text. Abstand ist von der Einstellung im Bemaßungsstiel abhängig.
• Maßstab 1:1: Zeigt den aktuellen Maßstab an und durch Anklicken öffnet sich das Maßstabsfenster.
• weitere, siehe weiter unten

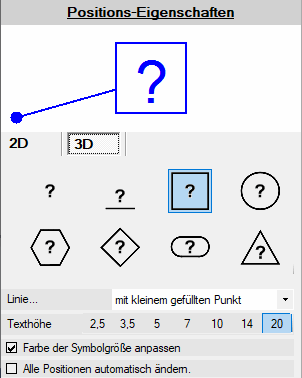

• 3D Positionsnummer

• Vorschau: Hier wird die Positionsnummer mit der gewählten Positionsart angezeigt.
• Wahl: 2D / 3D
• Positionsart:
• ohne Rahmen
• unterstrichen
• viereckig
• kreisförmig
• sechseckig
• rautenförmig
• nutenförmig
• dreieckig
• weitere, siehe weiter unten

• 2D und 3D Positionsnummer (gemeinsame Einstellugen)

• Linie…: ohne Symbol / mit Pfeil / mit gefülltem Pfeil / mit Punkt / mit gefülltem Punkt / mit keinem Punkt / mit keinem gefülltem Punkt / mit doppeltem Kreis
• Texthöhe…: Wählen Sie hier Ihre Texthöhe 2,5, 3,5, 5, 7, 10, 14, 20 oder 30 mm.

• Farbe der Symbolgröße anpassen:
• für 2,5 Farbe von Layer 11 und Layerseite 98
  für 3,5  Farbe von Layer 12  und Layerseite 98
• für 5  Farbe von Layer 13 und Layerseite 98
• für 7  Farbe von Layer 14 und Layerseite 98
• für 10 Farbe von Layer 15 und Layerseite 98
• Alle Positionen automatisch ändern: Weist die oben eingestellten Eigenschaften allen Positionen in der aktuellen Zeichnung zu.

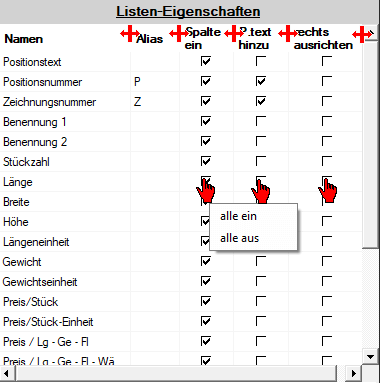

• Listen-Eigenschaften

• Liste: In dieser Liste können Sie die Spalten einschalten und steuern:
• Namen: Ursprünglicher Spaltennamen (deutsch/englisch).
• Alias: Möchten Sie den vorgegeben Spaltennamen ändern, können Sie hier einen Aliasnamen eingeben.
• Spalte ein: Spalte wird eingeschaltet (sichtbar), beim allen relevanten Programme.
• P.text hinzu: Spalte wird dem Positionstext hinzugefügt.
• rechts ausrichten: Wurde diese Option gewählt, wird die Spalte recht ausgerichtet.
• Kontextmenü (Rechtsklick)
  Alias / Spalte ein / P.text hinzu / rechts ausrichten haben ein Kontextmenü
• alle ein
• alle aus
