Erstellt 3D Positionsnummern, von Teilen in den Ansichten, im Papierbereich.

Die 3D-Positionsnummern sollen ausschließlich für die Ansichten im Papierbereich genutzt werden.

Die Ansichten müssen Teile enthalten mit der Baugruppen-Konstruktion des PM´s oder in BricsCAD mit den Befehlen er Baugruppe erstellt und eingefügt wurden.

Allerdings kann die Baugruppen-Konstruktion des PM´s viel mehr Informationen verarbeiten.

Die Positionsnummern können zu einer Stückliste zusammengefasst werden.

Nur mit BricsCAD Mechanik und Ultimate möglich.

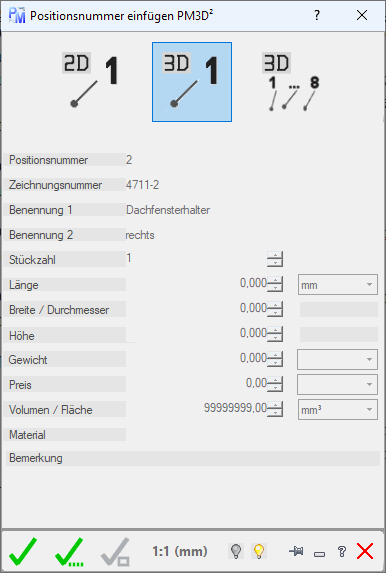

• Wahl: 2D, 3D oder 3D Position automatisch.

Alle Daten kann können nicht verändert werden. Sie dienen nur zur Information.

Nicht benötige Eingabezeilen können Sie in den Positionseigenschaften ausschalten

• Statusleiste und weitere Infos: Siehe auch hier

Zuerst...

Der Hinweistext ist nicht immer sichtbar. Er verschwindet, wenn Sie mit dem Mauszeiger über den Text gehen.

Erstelle eine 3D Positionsnummer.

Erstelle mehrere 3D-Positionsnummer hintereinander. Mir ESC abbrechen.

Hier können Sie 3D-Teile wählen die ausgeblendet werden sollen. Zum Beispiel, wenn Sie stören bei der Teileauswahl beim setzen der Anfangsposition der Positionslinie.

Alle ausgeblendete 3D-Teile wieder einblenden.
