Hier können Sie für den Model-Bereich den Maßstab einstellen und die Elemente an dem neuen Maßstab anpassen und eine Maßstabsliste für die AFenster im Layout-Bereich erstellt. Ähnlich DIN ISO 5455.

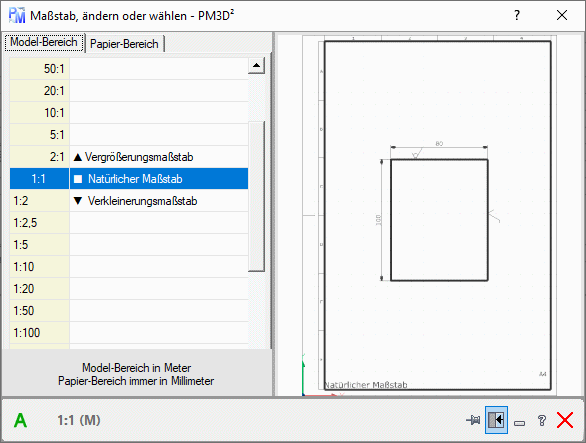

• Model-Bereich

• 1:1 (Liste): Wählen Sie den aktuellen Maßstab für den Model-Bereich aus. Eine Änderung in der Zeichnung wird nur vorgenommen wenn BricsCAD aktiv ist.
  Siehe

• Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.

Ist BricsCAD aktive, wird der Model-Bereich auf den gewählten Maßstab eingestellt.
Es werden folgende Objekte automatisch eingestellt: Schraffurabstand, Oberflächenzeichen, Bearbeitungstexte, Formlagetoleranzsymbole, Schweißnaht Symbole, Werkstückkantensymbole, Freistichtexte, Rändeltexte, Bemaßung  und anpassen, Toleranzlist, Zentrierbohrungstexte, Zeichnungsblattformate, Positionen, Stücklisten und Toleranztabellen.

1:1(M)

Zeigt den aktuellen Model-Maßstab und die Einheit für den Model-Bereich an.

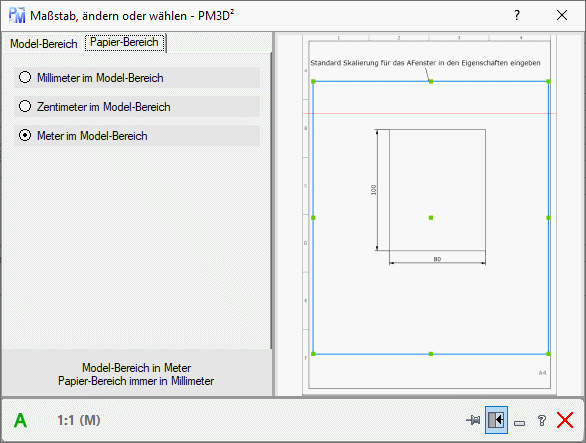

• Papier-Bereich

• Millimeter im Model-Bereich: Im Model-Bereich wird mit Millimeter gearbeitet.
• Zentimeter im Model-Bereich: Im Model-Bereich wird mit Zentimeter gearbeitet.
• Meter im Model-Bereich: Im Model-Bereich wird mit Meter gearbeitet.

Eine Änderung in der Zeichnung wird nur vorgenommen wenn BricsCAD aktiv ist.
Siehe .

Ist BricsCAD aktive, wird die gewählte Maßstabsliste für den Papierbereich (AFenster) neu erstellt!
Mögliche Maßstabsliste:

• 1:1 (M) Modelbereich in Meter,
• 1:1 (cm) Modelbereich in Zentimeter und
• 1:1 (mm) Modelbereich in Millimeter.

Die AFenster im Papierbereich nehmen automatisch den neuen Maßstab an.

1:1(M)

Zeigt den aktuellen Model-Maßstab und die Einheit für den Model-Bereich an.

• Statusleiste und weitere Infos: Siehe auch hier
