Erstellt einen 3D²-Text und fügt ihn erhöht oder vertieft an oder in einen Festkörper.

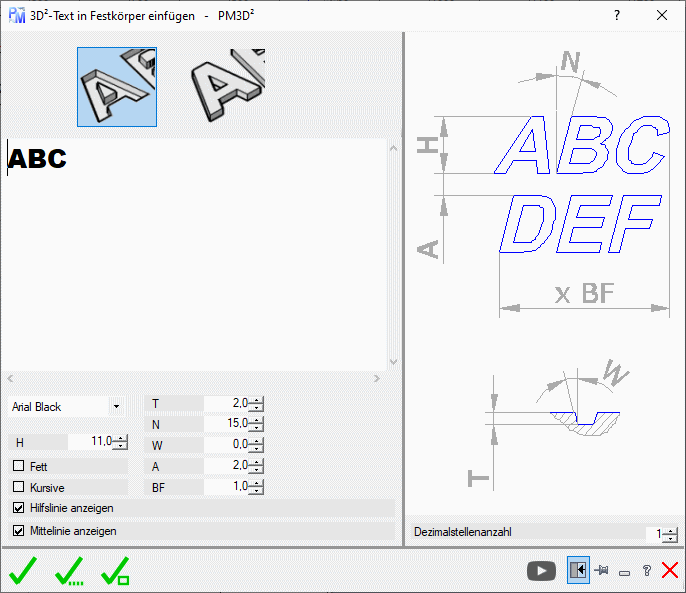

3D_Text_01
  • Ansichtswahl:
    • Doppelklick: auf eine Ansichtswahl, wird dieser Befehl Stausleiste_14 ausgeführt.
    • 3D Text vertieft: Wird automatisch in einen Festkörper eingefügt.
    • 3D Text erhöht: Wird automatisch auf einen Festkörper aufgesetzt. Ist nicht mit dem Festkörper verbunden.
  • Arial Black: Wählen Sie einen Schriftstil aus. Hinweis: es können nicht alle Windows Schriftstile verwendet werden.
  • Eingabefelder H, T... siehe Zeichnung rechts.
  • Fett: Wählt den fetten Schriftstile aus. Nur wenn vorhanden.
  • Kursiv: Wählt den Wählt den kursiven Schriftstil aus. Dabei wird N deaktiviert. Nur wenn vorhanden.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Fügt den gewählten Text ein.

Stausleiste_25

Fügt den gewählten Text mehrfach ein. Abbruch mit der ESC-Taste.

Stausleiste_ElementTauschen

Ersetzt den gewählten Text, durch den gewählte Block in der Zeichnung.
