Zeichnet 3D² - ISO- und ein Trapezechtgewinde, ein- oder mehrgängig, ähnlich DIN 13, DIN 103 und fügt sie an eine Welle oder in einen Festkörper ein. Zusätzlich kann ein Gewindeauslauf, ähnlich DIN 76 und  oder eine Fase gezeichnet werden.

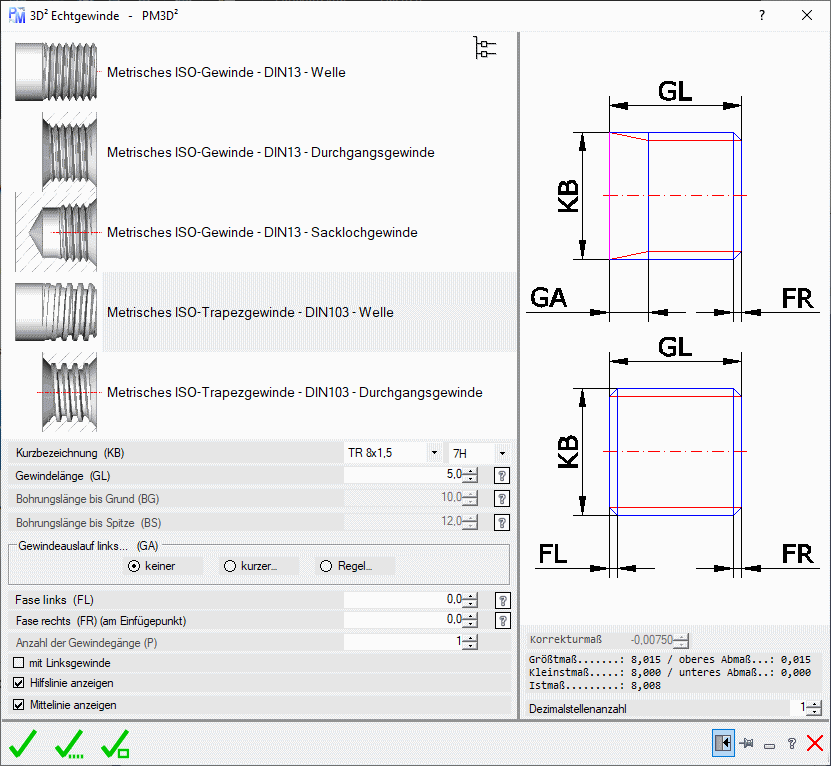

• Browser: Wählen Sie ein Gewinde aus.
• Doppelklick: Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• : Schalter die Bilder im Browser ein oder aus. Ermöglicht nach der Einarbeitung, ein schnelleres Arbeiten.
• Kurzbezeichnung: Wählen Sie eine Gewindegröße aus, die erstellt werden soll.
• 7H: Aktiviert die Korrektur für das 3D-Drucken.
• Standardwerte:
• Bolzen (Innengewinde)
  5H für Regelgewinde bis M1,4 und
  Feingewinde mit Steigung 0,25 mm
  6H für Regelgewinde ab M1,6 und
  Feingewinde mit Steigung 0,35 mm bis 8 mm
• Welle (Außengewinde)
  6h für Regelgewinde und Feingewinde bis M1,4
  6g für Regelgewinde und Feingewinde ab M 1,6
• Gewindelänge (GL): Die Gewindelänge beinhaltet auch die Fasen sowie den Gewindeauslauf.
• Bohrungslänge bis Grund (BG): Gibt die Länge bei einem Sackgewinde bis Grund an.
• Bohrungslänge bis Spitze  (BS): Gibt die Länge bei einem Sackgewinde bis Spitze an.
• Gewindeauslauf links (GA):
• keiner: Ohne Gewindeauslauf, dann ist es möglich eine Fase zu zeichnen.
• kurzer: Gilt nur für die Fälle, bei denen aus technischen Gründen ein kurzer Gewindeauslauf erforderlich ist.
• Regel: Gilt immer, wenn in den einzelnen Normen oder Zeichnungen keine anderen Angaben gemacht sind.
• Fase links (FL): Ist der Wert größer als 0 und es wird kein Gewindeauslauf gezeichnet, dann wird eine Fase gegenüber des Einfügepunktes gezeichnet.
• Fase rechts (FR):  Ist der Wert größer als 0, wird eine Fase am Einfügepunktes gezeichnet.
• ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
• Anzahl der Gewindegänge: Sie können mehr gängige Gewinde zeichnen.
  1 (Standard) bis 3 Gewindegänge. Zum Beispiel: Zwei gängiges Gewinde: TR 40x14 P7 und drei gängiges Gewinde  TR 40x21 P7. x14 bzw. x21 ist dann die Steigung pro Umdrehung und P ist die Steigung von Gewindegang zu Gewindegang
• mit Linksgewinde: Standardmäßig wir ein Rechtsgewinde gezeichnet.
  Beim Rechtsgewinde steigen bei der Seitenansicht die Gewindeflanken nach rechts an
  Beim Linksgewinde steigen bei der Seitenansicht die Gewindeflanken nach links an.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Gewindetoleranz / Korrektur Info: Zeigt die Maße nach der Korrktur an.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt das gewählte Echtgewinde ein.

Fügt das gewählte Echtgewinde mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt das gewählte Echtgewinde, durch den gewählte Block in der Zeichnung.
