Zeichnet an eine 3D-Welle oder in eine 3D-Bohrung einen 3D² - Freistich, ähnlich DIN 509 Form E, Form F, Form G oder Form H.

3D² Freistich

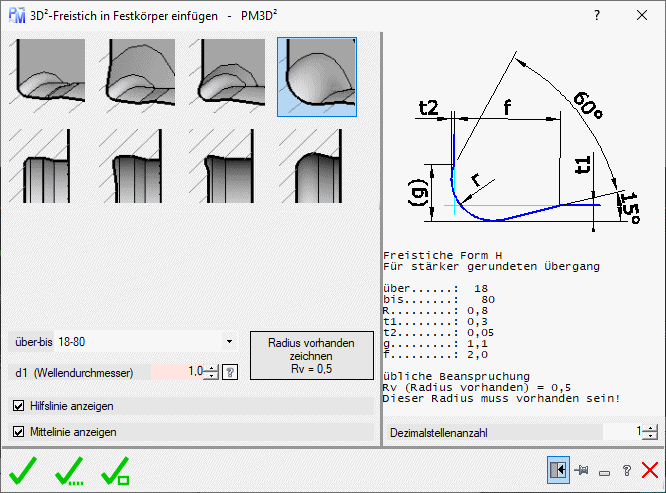

Freistich3D_00
  • Auswahlfelder:
    • Form:  E, F, G und H
    • Doppelklick: auf eine Ansichtswahl, wird dieser Befehl Stausleiste_14 ausgeführt.
  • über - bis: Liste der Freistichgrößen. Der Durchmesser muss größer sein als der erste Wert sein darf aber nicht größer als der zweite Wert sein. Die Beanspruchung, wird hinter der Liste abgegeben.
  • d1: Geben Sie hier den Wellen oder Bohrungsdurchmesser an.
  • ?: Mit den Button hinter d1 Sie den Bohrdurchmesser direkt aus der Zeichnung messen.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Infotext: Infos über den gewählten Freistich.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Fügt den gewählten Freistich ein.

Stausleiste_25

Fügt den gewählten Freistich mehrfach ein. Abbruch mit der ESC-Taste.

Stausleiste_ElementTauschen

Ersetzt den gewählten Freistich, durch den gewählte Block in der Zeichnung.
