3D² Bohrung    3D² Gewinde    3D² Gewindezapfen    3D² Nuten/Taschen    3D² Senkungen    3D² Einstiche    3D² Text    3D² Freistiche    3D² Rändeln    3D² Zentrierbohrungen    3D² Bohrbild    3D² EchtGewinde
Durchgangsgewinde    Sackgewinde    Außengewinde



Zeichnet ein 3D²-Durchgangs-, 3D²-Sack- und 3D²-Außengewinde und fügt es in einen Festkörper ein. Sie können das Gewinde auch einfach durch ein anderes 3D² - Element ersetzen oder das Gewinde in dem Festkörper verschieben, kopieren und spiegeln. Wie in 2D.

Hier als Beispiel 3D-Durchgangsbohrung

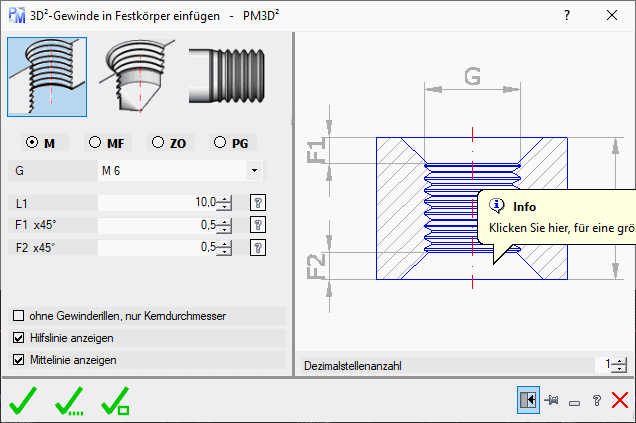

3D_Gewinde_01
  • Ansichtswahl:
  • Gewindewahl:
    • M: Metrisches ISO - Gewinde ähnlich DIN 13
    • MF: Metrisches ISO - Feingewinde ähnlich DIN 13
    • ZO: Zylindrisches Whitworth-Rohrgewinde ähnlich DIN/ISO 228
    • PG. Stahlpanzerrohr-Gewinde ähnlich DIN 40430.
  • Eingabefelder: Siehe 3D Durchgangsgewinde, 3D Sackgewinde oder 3D Außengewinde oder Zeichnung rechts.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Füge das gewählte Gewinde ein.

Stausleiste_25

Fügt das gewählte Bohrbild mehrfach ein. Abbruch mit der ESC-Taste.

Stausleiste_ElementTauschen

Ersetzt das gewählte Bohrbild, durch den gewählte Block in der Zeichnung.
