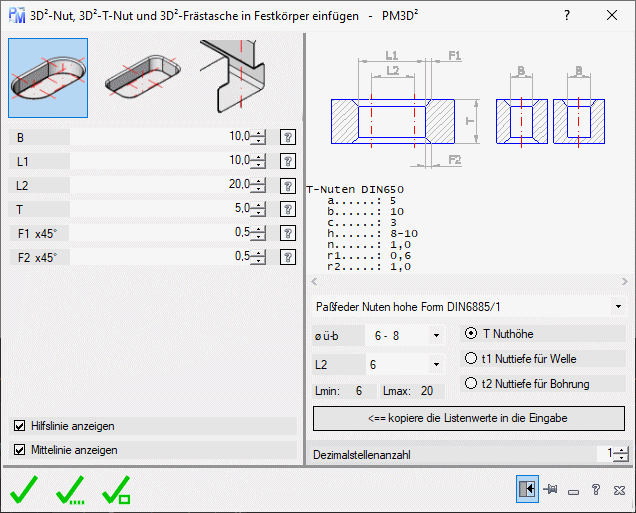

Zeichnet eine 3D²-Nut, 3D²-Frästasche oder 3D²-T-Nut und fügt sie in einen Festkörper ein. Sie können die Nut/Frästasche auch einfach durch ein anderes 3D²-Element ersetzen oder die Bohrung in dem Festkörper verschieben, kopieren und spiegeln. Wie in 2D. Es werden Nuten ähnlich DIN 6885/ 1-3 und DIN 650 erstellt.

• Ansichtswahl: Doppelklick:
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• 3D Nut
• 3D Frästasche
• 3D T-Nut (hier angezeigt)
• Eingabefelder a, b...: Siehe Zeichnung rechts.
• ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Infoliste: Zeigt Infos über das gewählte Element.
• <== kopiere die Listen...: Je nach Wahl des 3D²-Elementes, können Sie aus einer Liste die entsprechende Wert direkt in die Eingabe kopieren und ein daraus ein 3D²-Element erstellen.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Füge die gewählte Nut, Frästasche oder T-Nut ein.

Fügt die gewählte Nut, Frästasche oder T-Nut mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt die gewählte Nut, Frästasche oder T-Nut, durch den gewählte Block in der Zeichnung.
