Sie befinden sich in:

Beschreibung    Befehle    Symbole    Zentrierbohrung

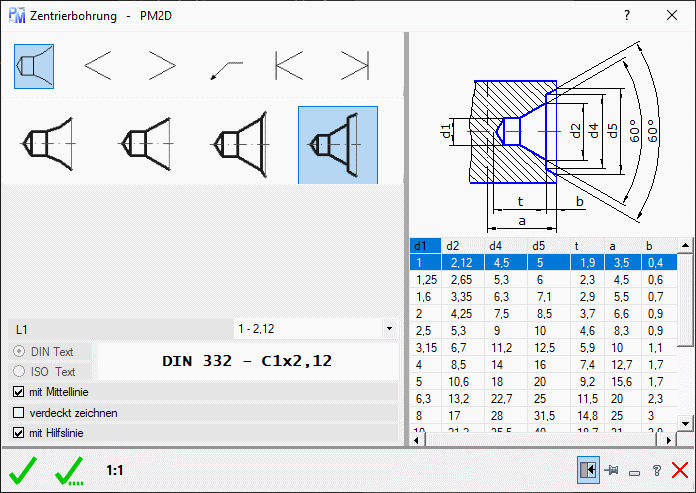

PM Zentrierbohrung erstellt verschiedene Zentrierbohrungen und Zeichnungsangaben.
Ähnlich ISO 6411 , Form R / A / B / C und DIN 332.

  • Auswahlfelder für Form: Mit einem Doppelklick auf  ein Auswahlfeld, wird der Befehl ausgeführt.
    • Form R: gewölbte Lauffläche / ohne Schutzsenkung
    • Form A: gerade Lauffläche / gerade Lauffläche
    • Form B: gerade Lauffläche / kegelförmige Schutzsenkung
    • Form C: gerade Lauffläche / kegelstumpfförmige Schutzsenkung
  • Artwahl: Mit einem Doppelklick auf  ein Artenwahlfeld, wird der Befehl ausgeführt.
    • Symbol: Gewählte Form wird erstellt und kann dann eingefügt werden.
    • Text rechts: Zentrierbohrung ist am Fertigteil erforderlich.
    • Text links: Zentrierbohrung ist am Fertigteil erforderlich.
    • Text (auf Fürungslinie): Zentrierbohrung darf am Fertigteil vorhanden sein.
    • Text rechts: Zentrierbohrung darf am Fertigteil nicht vorhanden sein.
    • Text links: Zentrierbohrung darf am Fertigteil nicht vorhanden sein.
  • mit Mittellinie: Zeichnet die Zentrierbohrung mit Mittellinie. Die Mittellinie werden auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
  • verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
  • mit Hilfslinie: Zeichnet die Zentrierbohrung mit zusätzliche Linien auf den Layer 07, die Sie für die Konstruktion eventuell benötigen.
  • L1: Liste zur Schnellauswahl der Zentrierbohrungsgrößen.
  • DIN Text: Der Text wird mit der alten DIN 332  erzeugt.
  • ISO Text: Der Text wird mit der ISO 6411erzeugt.
  • Text - Anzeige: Dieser Text wird in der Zeichnung erstellt.
  • Zentrierbohrungs-Tabelle: Zeigt die möglichen Zentrierbohrungen ausführlich an.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Fügt den gewählten Zentrierbohrungstext oder und Zentrierbohrung ein.

Stausleiste_25

Fügt den gewählten Zentrierbohrungstext oder und Zentrierbohrung mehrfach ein.


1:1

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden.



Hinweis: a = Abstechmaß: Um diese Maß muss die Welle gekürzt werden, wenn die Zentrierbohrung nicht am Werkstück verbleiben soll.
