Erstellt verschiedene 2D und 3D Außen- und innenverzahnte Zahnräder, mit oder ohne Naben sowie quadratische und runde Zahnstangen. Die Zahnräder werden nach den Modulen ähnlich DIN 780 gezeichnet. Die Zahnform ist eine Evolventenverzahnung mit einem Eingriffswinkel von 20°, ähnlich DIN 867.

• Kopfspiel:
  Sie können das Kopfspiel und dadurch der Zahn tiefer eingefräst.
• Profilverschiebung:
  Bei einer positiven Profilverschiebung wird die Zahnprofil (Evolvente) nach außen und bei einer negativen Verschiebung nach innen verschoben.
• Kopfkreiskürzung:
  Bei einer positiven Profilverschiebung wird der Zahn höher und dicker. Um die Zahnhöhe zu verringern verwenden Sie die Kopfkreiskürzung.
• Ausrichtung:
   Alle gezeichneten Zahnräder können zueinander ausgerichtet werden.
• Animation:
  Alle gezeichneten Zahnräder und Zahnstange können animiert werden.

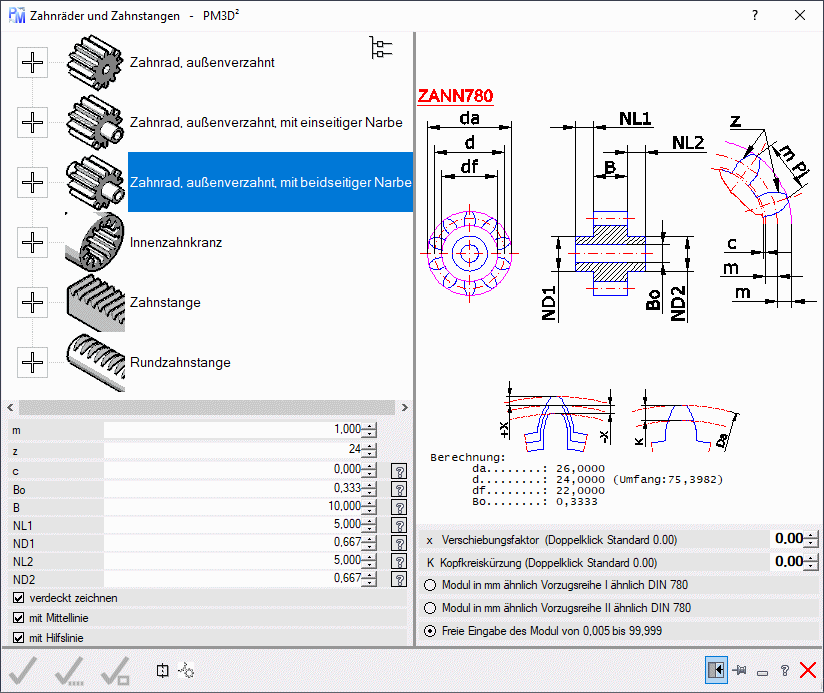

• Browser: Wählen Sie eine Ansicht eines Zahnrads oder Zahnstange aus.
• Mit einem Doppelklick auf eine Ansicht, wird der Befehl ausgeführt.
• Das Fenster wird geschlossen.
• Die gewählte Ansicht wird gezeichnet und hängt am Fadenkreuz.
• Geben Sie den Einfügepunkt, Drehung usw. ein (siehe Eingabe).
• Das Fenster wird wieder geöffnet.
• Kontextmenü: Das Kontextmenü öffnet sich, wenn  der Cursor sich über dem Browser befindet und Sie die rechte Maustaste drücken.
• Browser mit Text:
  Schalter die Bilder im Browser aus.
• Browser mit Text und Bildern:
  Schaltet die Bilder im Browser ein. Ermöglicht intuitives Arbeiten (siehe oben).
• alle erweitern: Öffnet alle Pfade im Browser.
• alle reduzieren: Reduziert alle Pfade im Browser.
• Eingabefelder nach Wahl
• m: Wählen Sie ein Module für das Zahnrad aus.  Siehe auch Modulwahl weiter unten
• z: Wählen Sie die Anzahl der Zähne für das Zahnrad aus.
• c: Kopfspiel der Zahnräder, Zahnkränze und der Zahnstangen in mm.
  Ähnlich DIN 867 c=0,25*m oder c=0.1*m bis c=0.3*m. Die Standardeinstellung ist 0,00
• Bo: Bohrungsdurchmesser des Zahnrades.
• B: Breite des Zahnrades und des Zahninnenkranzes.
• NL1 + NL2: Narbenlänge des Zahnrades.
• ND1 + ND2: Narbendurchmesser des Zahnrades.
• D: Außendurchmesser des Zahninnenkranzes und Durchmesser der Rundzahnstange.
• B+H: Breite und Höhe der Zahnstange.
• LG: Länge der Zahnstange.
• Bildfeld: Durch einen Doppelklick auf das Bildfeld öffnet sich ein Zoomfenster.
• mit Mittellinie: Zeichnet die Ansicht mit Mittellinie. Die Mittellinie wird auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
• verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
• mit Hilfslinie: Zeichnet einige zusätzliche Linien auf den Layer 07, die Sie für die Konstruktion eventuell benötigen.
• X Verschiebefaktor: Siehe Skizze.
• K Kopfkreiskürzung: Siehe Skizze.
• Modul in mm ähnlich Vorzugsreihe I ähnlich DIN 780:
• Modul in mm ähnlich Vorzugsreihe II ähnlich DIN 780:
• Freie Eingabe des Modul von 0,005 bis 99,999:
• Statusleiste und weitere Infos: Siehe auch hier

Fügt das gewählte Zahnrad / Zahnstange ein.

Fügt das gewählte Zahnrad / Zahnstange mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt das gewählte Zahnrad / Zahnstange, durch den gewählte Block in der Zeichnung.

List aus dem in der Zeichnung gewählten Zahnrad die Daten aus und schreib sie in die Eingabe.

Startet die Ausrichtung und Animation der Zahnräder. Zahnkränze und Zahnstangen.
