Mit dieser Funktion können Sie die Zahnräder korrekt ausrichten und animieren. Nach jedem Animationsschritt, kann die 3D-BricsCAD Abhängigkeit ausführen werden.

Hier einige Punkte die Sie für die Animation von Zahnräder, Innenzahnkränze, Zahnstangen und Rundzahnstangen beachten sollten

• Fügen Sie die Zahnräder, Innenzahnkränze und Zahnstangen “als Block” oder “als mechanical Komponenten ein”
• Für Zahnräder und Innenzahnkränze können Sie die Draufsichten und die 3D-Festkörper verwenden
• Bei den Zahnstangen und Rundzahnstangen verwenden Sie die Seitenansichten und die 3D-Festkörper.
• Möchten Sie die Zahnräder animieren, verändern Sie diese nicht.
• Die Animation ist nur in der XY - Ebene möglich.
• Bei 3D-Zahnräder und 3D-Innenzahnkränze, muss beim Einfügen die Z-Achse immer in Minus-Richtung ausgerichtet werden.
• 3D-Zahnstangen und 3D-Rundzahnstangen, beim Einfügen der 3D Richtung, nur in die X-Plus-Achse in ausrichten und bei der Drehung 0 eingeben

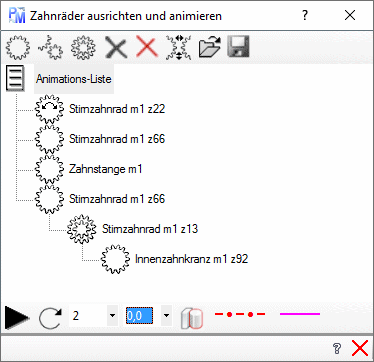

• Menü oben

Erstes Zahnradelement wird immer so dargestellt.

Klicken Sie hier, für das erste Antriebszahnrad oder die erste Antriebszahnstange. Wähle danach ein oder mehrere Abtriebszahnräder oder eine -zahnstange die in eine Abtriebslinie bilden.

Markiere in der Animationsliste ein Zahnradelement von der aus die neue Abtriebslinie gehen soll und wähle ein anders Zahnradelement als Abtrieb."

Wähle ein Zahnrad auf gleicher Welle.

Löscht die markierte Position aus der Animationsliste.

Löscht die gesamte Animationsliste.

Alle in der Animationsliste, vorhandene Zahnradelemente werden wie gewählt ausgerichtet.

Die zuletzt gesicherte Animationsliste wird aus der Zeichnung gelesen.

Die aktuelle Animationsliste wird in die Zeichnung geschrieben.
Es kann immer nur eine Animationsliste geschrieben werden.Die vorherige wird überschrieben.

• Animationsliste: Zeigt in welcher Reihenfolge die Zahnradelemente animiert werden.

• Menü unten

Animation Start

Animation Stopp
Stoppen Sie die Animation um die Animation zu verlassen

Wählen Sie durch Klicken die Animationsrichtung des ersten Zahnradelementes.

Wählen Sie die Animationsschrittweite in Grad.

Wählen Sie die Pausen zwischen den Animationsschritten in Sekunden.

Nach jedem Animationsschritt, wird die 3D-BricsCAD Abhängigkeit ausführen.

Mittelinien der Maschinenelemente ein / aus.

Hilfslinien der Maschinenelemente ein / aus.

• Statusleiste und weitere Infos: Siehe auch hier

• Hinweis: Ein Zahnradelement ist ein Stirnzahnrad, Innenzahnkranz, Zahnstange oder eine Rundzahnstange.
