Erstellt standardmäßig über 2000 verschiedene Oberflächenzeichen, ähnlich DIN ISO 1302 und DIN3141 (alte Norm). Durch den integrieren Symbolgenerator, können noch unzählige neue Oberflächenzeichen generiert werden

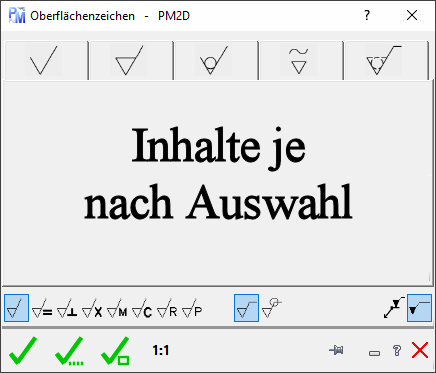

• Auswahlfelder oben: Wählen Sie ein Oberflächenzeichenart aus.

• jedes Fertigungsverfahren zulässig
• Materialabtrag gefordert
• Materialabtrag unzulässig
• Sonstige Symbole
• Symbolgenerator

• Auswahlfelder Mitte: Der Inhalt ist abhängig von der gewählten Tabulator (Oberflächenzeichenart).
• Symbole für die Rillenrichtung

• ohne
• parallel
• senkrecht
• gekreuzt
• viele Richtungen
• annähernd zentrisch
• annähernd radial
• ungerichtet oder muldig

• Außenumrissbearbeitung

• mit Außenumrissbearbeitung
• ohne Außenumrissbearbeitung.

• Führungsline / Position:

• ohne Führungslinie
• mit einfacher Führungslinie
• Einfügepunkt rechts vom gewählten OFZ

• Hinweis:  Das Symbol wird immer auf den Layer 6 gezeichnet.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt das gewählte Oberflächenzeichen ein.

Fügt das gewählte Oberflächenzeichen mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt das gewählte Oberflächenzeichen, durch den gewählte Block in der Zeichnung.

1:1

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden.
