Erstellt Mittel-, Bruch-, Schnittverlaufslinen und Lichtkanten.
Die Linien werden automatisch Layer, Farben und Linientype zugeordnet. Ähnlich DIN 6 und DIN15. Linien können im 3D-Raum gezeichnet werden. Die erzeugten Linien werden Standardmäßig auf die Layerseite “01” gelegt. Sie können dies ändern wenn Sie in den Einstellungen / CAD “Normales Zeichnen” die Layerseite ändern.

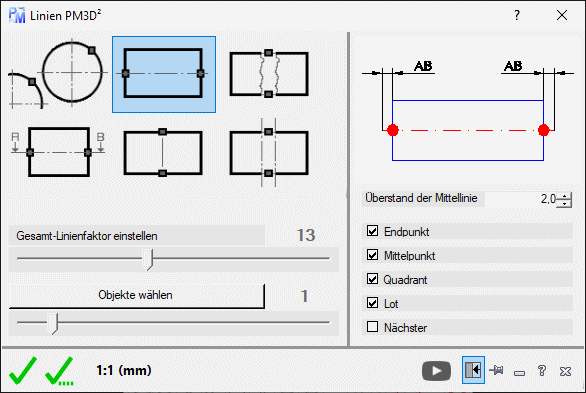

• Wahl:
• (obere Reihe von links nach rechts)
• Mittellinien für Kreise und Bögen erstellen: Wählen Sie die Kreis oder die Bogen, an der eine Mittellinie gezeichnet werden sollen.
• Einzelne Mittellinien erstellen: Wählen Sie 2 Punkte, den Anfangs- und den Endpunkt der Mittellinie. Von diesen Punkten wird immer noch der Überstand hinzu gezählt.
• Bruchlinie (Skizze) erstellen: Wählen Sie 2 Punkte, an der ein Teil gebrochen werden soll. Anschließend werden zwei Freihandbruchlinien in einem Abstand gezeichnet.
• (untere Reihe von links nach rechts)
• Schnittverlaufslinien erstellen: Sie können hier Schnittverlaufslinie erstellen.
  Wählen Sie 2 oder mehr Punkte an. Die Pfeile und der Text werden immer rechts von der Linie gezeichnet. Anschließend geben Sie noch ein Punkt ein, um den Schnitttext einzufügen.
• Einzelne Lichtkanten erstellen: Wählen Sie 2 Punkte, zwischen den die Lichtkante gezeichnet werden soll.
  Hinweis zur Lichtkanten: Wenn eine Kante gerundet ist gibt es keine klare Kante. Solche gerundeten Übergänge ergeben so genannte Lichtkanten. Sie werden durch schmale Volllinien, die vor den Körperkanten enden, anschaulich dargestellt.
• Bruchlinie (Mittellinie) erstellen: Wählen Sie 2 Punkte, an der ein Teil gebrochen werden soll. Anschließend werden zwei Mittellinien im Abstand in einem Abstand gezeichnet.
• Gesamt-Linenfaktor einstellen: Durch betätigen des Schieberegler kann der Linienskalierfaktor vergrößer oder verkleinert werden.
• Objekte wählen: Wählen Sie die Objekte aus, zum Beispiel Linien, die ein unterbrochene Linie haben.
  Mit dem Schieberegler, kann man die Abständer verkleinern oder vergrößern. Die ist aber nur möglich, wenn Objekte ausgewählt wurden.
• Infofenster: Zeigt Informationen klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Optionen: Es werden nicht immer alle Optionen angezeigt.
• Überstand der Mittellinie: Die Mittellinien werden um diesen Wert über die Volllinie gezeichnet. Dieser Wert kann auch in Einstellungen - Programm geändert werden.
• Abstand der Lichtkante:
  Dieser Wert bestimmt den Abstand von der Körperkante zur Lichtkante (Linie).
• Abstand der Bruchlinien: Gibt den Wert zwischen den Bruchkanten an.
• 1.- und 2. Schnittbuchstabe: Geben Sie hier Ihren Text für den Schnittverlauf ein.
• Texthöhe: Steuer die Texthöhe, die Pfeillänge und den Überstand der Schnittline.
• Endpunkt / Mittelpunkt / Quadrant / Lot / Nächster: Hier können Sie die Fangpunkte wählen, die bei dem Erstellen benötigen.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt den gewählten Einstich ein.

Fügt den gewählten Einstich mehrfach ein. Abbruch mit der ESC-Taste.

1:1

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden. Die Abstände werden hier skaliert.
