PM Freistiche fügt an zwei Linien eine Freistichkontur ein oder erstellt verschiedene Freistichkonturen und Freistichtexte. Ähnlich DIN 509.

• Auswahlfelder: Ein Doppelklick führt den Befehl aus.
• Form E - Text - für weiter zu bearbeitende Zylinderfläche
• Form F - Text - für weiter zu bearbeitende Plan- und Zylinderfläche
• Form G - Text - für kleinen Übergang bei geringer Belastung
• Form H - Text - für stärker gerundeten Übergang
• Form E - Symbol - für weiter zu bearbeitende Zylinderfläche
• Form F - Symbol - für weiter zu bearbeitende Plan- und Zylinderfläche
• Form G - Symbol - für kleinen Übergang bei geringer Belastung
• Form H - Symbol - für stärker gerundeten Übergang
• Text: erstellen
• Geben Sie den Pfeil-Einfügepunkt ein
• Geben Sie den Symbol-Einfügepunkt:
• Der Text, wird immer auf den Layer 6 gezeichnet.
• Symbol erstellen:
• Einfügen mit Einfügepunkt
• Einfügen an zwei Linien.
• Das Symbol, wird immer auf den Layer 6 gezeichnet.
• über - bis: Liste zur Schnellauswahl der Freistichgrößen. Der Durchmesser muss größer sein als der erste Wert sein darf aber nicht größer als der zweite Wert sein. Die Beanspruchung, wird hinter der Liste abgegeben.
• Text - Anzeige: Dieser Text wird in der Zeichnung erstellt.

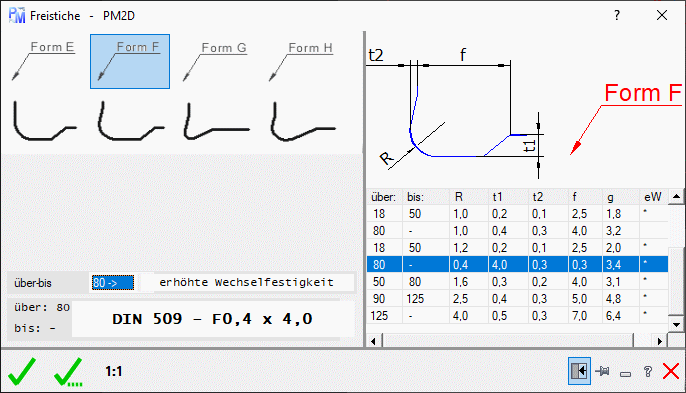

• Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
• Freistich-Tabelle: Zeigt die möglichen Freistiche ausführlich an.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt den gewählten Freistichtext ein oder erzeugt einen Freistich.

Fügt den gewählten mehrfach Freistichtext ein.
