Beschreibung    Befehle    3D² Zeichnen    3D² Gewinde    Außengewinde



Zeichnet ein 3D-Außengewinde in einen Festkörper (auf eine Welle).

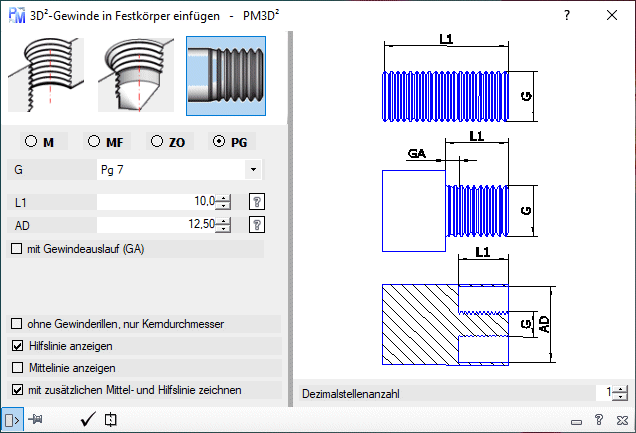

3D_Gewinde_03
  • Eingabefelder:
    • L1: Länge der Bohrung.
    • AD: Zeichnet einen imaginären Außendurchmesser.
      Beispiel: Sie zeichnen an einer Welle. mit einem Durchmesser von 25 ein Gewinde M12. Dann stellen Sie den AD auf 25 oder größer ein. Der Durchmesser kann nicht kleiner sein als der Außendurchmesser des Gewindes.
    • Gewindeauslauf GA: Zeichnet das Gewinde mit einem Gewindeauslauf ähnlich DIN 76.
    • ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
