Zeichnet ein 3D²-Durchgangs-, 3D²-Sack- und 3D²-Außengewinde und fügt es in einen Festkörper ein. Sie können das Gewinde auch einfach durch ein anderes 3D² - Element ersetzen oder das Gewinde in dem Festkörper verschieben, kopieren und spiegeln. Wie in 2D.

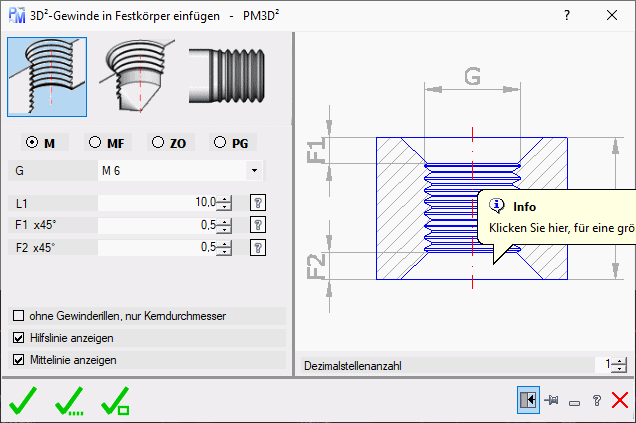

Hier als Beispiel 3D-Durchgangsbohrung

• Ansichtswahl:
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• 3D Durchgangsgewinde
• 3D Sackgewinde
• 3D Außengewinde
• Gewindewahl:
• M: Metrisches ISO - Gewinde ähnlich DIN 13
• MF: Metrisches ISO - Feingewinde ähnlich DIN 13
• ZO: Zylindrisches Whitworth-Rohrgewinde ähnlich DIN/ISO 228
• PG. Stahlpanzerrohr-Gewinde ähnlich DIN 40430.
• Eingabefelder: Siehe 3D Durchgangsgewinde, 3D Sackgewinde oder 3D Außengewinde oder Zeichnung rechts.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Füge das gewählte Gewinde ein.

Fügt das gewählte Bohrbild mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt das gewählte Bohrbild, durch den gewählte Block in der Zeichnung.
