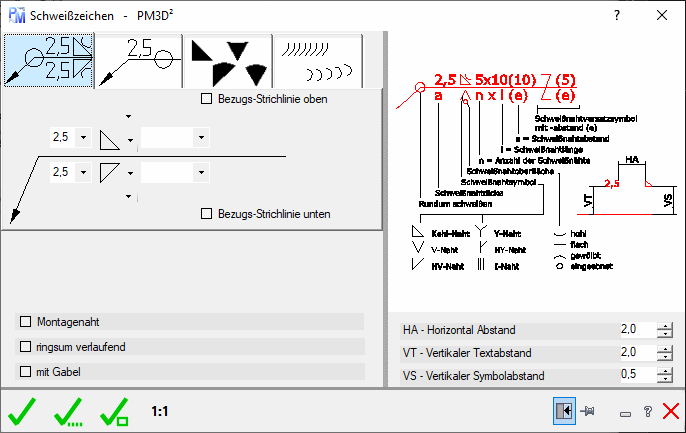

Symbolhafte Darstellung einer Schweißnaht mit Bezugslinie, ähnlich DIN EN 22553 (DIN 1912).

• Schweißnahtwahl:
• Bezugs-Strichlinie oben: Zeichnet eine Strichlinie über die Vollbezugslinie.
• a (2,5) oben:  Gibt die Schweißnahtdicke für oben an. Ist kein Wert enthalten, wird über der Bezugslinie nichts gezeichnet.
• a (2,5) unten: Gibt die Schweißnahtdicke für unten an. Ist kein Wert enthalten, wird unter der Bezugslinie nichts gezeichnet.
• Schweißnahtsymbole oben: Wählen Sie ein Schweißnahtsymbol für oben aus.
• Schweißnahtsymbole unten: Wählen Sie ein Schweißnahtsymbol für unten aus.
• nxl(e) oben: Anzahl der Schweißnähte / Schweißnahtlänge / Schweißnahtabstand
• nxl(e) unten: Anzahl der Schweißnähte / Schweißnahtlänge / Schweißnahtabstand
• (e) oben: Gibt den Schweißnahtversatz oben an. Wird ein Wert eingegeben, wird automatisch ein Versatzzeichen gezeichnet.
• (e) unten: Gibt den Schweißnahtversatz unten an. Wird ein Wert eingegeben, wird automatisch ein Versatzzeichen gezeichnet
• Bezugs-Strichlinie unten: Zeichnet eine Strichlinie unter die Vollbezugslinie.
• Montagenaht: Zeichnet eine Fahne am Anfang der Bezugslinie.
• ringsum verlaufend: Zeichnet ein Kreis am Anfang der Bezugsline.
• mit Gabel: Zeichnet eine Gabel mit Text hinter die Bezugsline.
• Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
• Horizontaler Abstand: Gibt den Abstand zwischen den Symbolen und / oder den Texten an.
• Vertikaler Textabstand: Gibt den Abstand der Texte von der Bezugslinie an.
• Vertikaler Symbolabstand: Gibt den Abstand der Symbole von der Bezugslinie an.

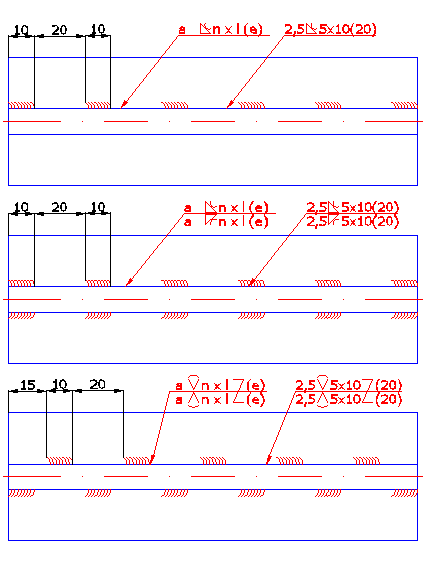

• Beispielzeichnung:
