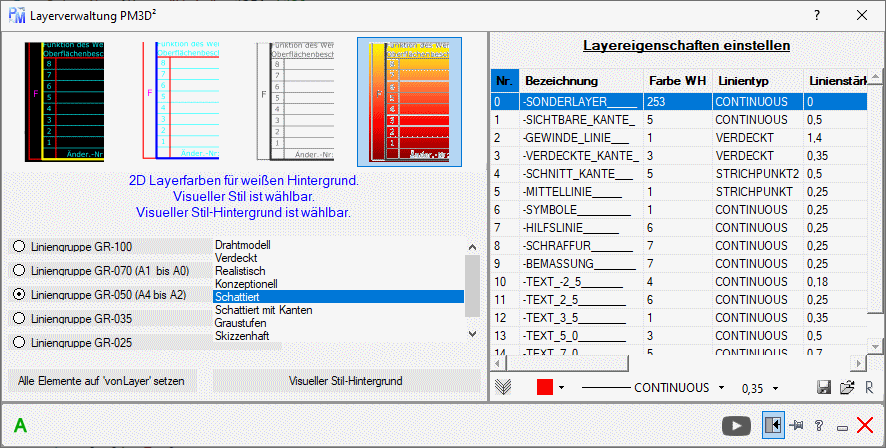

In der Layerverwaltung können Sie verschiedene Layerfarbenschematas wählen, Layer automatisch erstellen, den Hintergrund anpassen und verschiedene Liniengruppen nach DIN 15 wählen. Sie können die Layereigenschaften in der Liste nach Ihren Bedürfnissen ändern. Es gibt zurzeit 16 Layer die in 100 verschiedene Layerseiten. Sind Ansichtslayer ‘BM_Hidden’, ‘BM_Tangent_Hidden’, ‘BM_Tangent_Visible’, ‘BM_Visible’, und ‘Drafting Viewports’ vorhanden, dann werden Sie automatisch dem PM-Layersystem angepasst.

• Layerfarbschema:
• 2D Layerfarben für schwarzen Hintergrund.
  Visueller Stil ist ‘Drahtmodell’.
  Visueller Stil-Hintergrund ist ausgeschaltet.
• 2D Layerfarben für weißen Hintergrund
  Visueller Stil ist ‘Drahtmodell’.
  Visueller Stil-Hintergrund ist ausgeschaltet.
• 2D Layerfarben und weißen Hintergrund.
  Visueller Stil ist ‘Drahtmodell’.
  Visueller Stil-Hintergrund ist ausgeschaltet.
• 2D Layerfarben für weißen Hintergrund.
  Visueller Stil ist wählbar.
  Visueller Stil-Hintergrund ist wählbar.
•

  Es werden automatisch die Rasterfarben angepasst.
• Liniengruppe: (Linienbreite der verschiedenen Layer)
• Liniengruppe 1.0:
• Liniengruppe 0.7: Für A1  bis A0.
• Liniengruppe 0.5: Für A4 bis A2. (Standard)
• Liniengruppe 0.35:
• Liniengruppe 0.25:
  Für die Zeichnungsformate DIN A1 und A0 ist die Verwendung der Liniengruppe 0,7 vorgeschrieben und für die Formate A4 bis A2 kann man zwischen den Liniengruppen 0,7 und 0,5 frei wählen.
• Alle Elemente auf 'vonLayer' setzen: Alle Element, außer Verschachtelte oder komplexe Elemente werden von Layer gesetzt.
• Visuelle Stilliste:
• Drahtmodell
• Verdeckt
• Realistisch
• Konzeptionell
• Schattiert
• Schattiert mit Kanten
• Graustufen
• Skizzenhaft
• Röntgen
• Visueller Stil-Hintergrund: Öffnet das Hintergrundfenster von BricsCAD.
• Layerliste: Zeigt die Aktuelle Liste zum Layerschema und der Liniengruppe an.
• Nr: Zeigt die laufende Layernummer, von 00 bis 15. Die Nummer kann nicht verändert werden.
• Bezeichnung: Zeigt die Layerbezeichnung: Durch einen Klick auf die Bezeichnung, können Sie die Bezeichnung ändern.
• Farbe: Zeigt die Layerfarbe.
• Linientyp: Zeigt den Linientyp des Layers.
• Linienstärke: Zeigt die Linienstärke des Layers.
• drucken: Zeigt ob der Layer ausgedruckt werden soll.
• Transparenz: Ist zur Zeit nur 0% möglich.
• Beschreibung: Zeigt die Beschreibung des Layers. Durch einen Klick auf die Beschreibung, können Sie die Beschreibung ändern.

• Listenbearbeitung

Erstellt und setzt den gewählten Layer auf der Layer-Seite 'normales Zeichnen'

Listendaten in Datei sichern. Die aktuellen Daten der Liste, werden gesichert.

Listendaten von Datei laden. Es werden Daten von der Festplatte geladen, die die aktuellen Daten überschreiben.

Erstellt und setzt den markierten Layer.

█▼

Ändert die Farbe der markierten Zeile.

CONTINUOS▼

Ändert den Linientyp der markierten Zeile.

0,35▼

Ändert die Linienbreite der markierten Zeile.

R

Setz die List auf ihre Standardwerte zurück. (RESET)
Ist auch notwendig nach einem Sprachwechsel.

• Statusleiste und weitere Infos: Siehe auch hier

Die angezeigte Daten werden in BricsCAD aktualisiert. Nach dem Zeichnungswechsel in BricsCAD nötig.
