Beschreibung    Befehle    Zeichnen    Gewinde

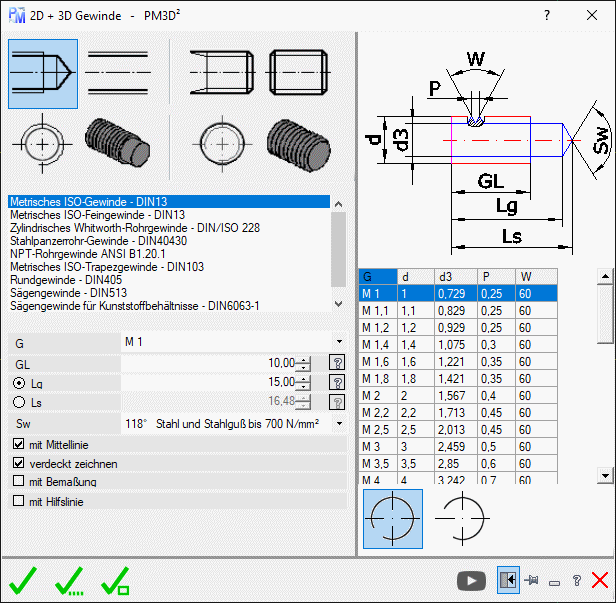

Fügt Innen- oder Außengewinde von M1 bis M64 in verschiedenen 2D-Ansichten oder 3D-Festkörper ein oder tauscht Gewinde aus. Ähnlich DIN 11, DIN 13,  DIN 76, DIN 382, DIN/ISO 228, ISO 6410, DIN103, ANSI B1.20.1, DIN 40430, DIN 405, DIN 513, DIN 6063-1 und DIN6063-2.

  • Ansichtswahl: Mit einem Doppelklick auf eine Ansichtswahl, wird dieser Befehl Stausleiste_14 ausgeführt.
  • Gewindeart:
    • Metrisches ISO-Gewinde - DIN13
    • Metrisches ISO-Feingewinde - DIN13
    • Zylindrisches Whitworth-Rohrgewinde - DIN/ISO 228
    • Stahlpanzerrohr-Gewinde - DIN40430
    • NPT-Rohrgewinde ANSI B1.20.1
    • Metrisches ISO-Trapezgewinde - DIN103
    • Rundgewinde - DIN405
    • Sägengewinde - DIN513
    • Sägengewinde für Kunststoffbehältnisse - DIN6063-1
    • Trapezgewinde für Kunststoffbehältnisse - DIN6063-2
  • G: Gewindegrößenwahl
  • GL: Gewindelänge
  • Lg: Länge bis zum Grund der Bohrung
  • Ls: Länge bis zur Spitze der Bohrung
    • ?: Ermöglicht bei GL, Lg und Ls, einen Abstand in der aktiven Zeichnung zumessen. Der Wert automatisch in das entsprechende Eingabefeld geschrieben. Siehe Abstand messen.
  • Sw: Wählen des Spitzenwinkels von 60 bis 180° (eben).
  • mit Mittellinie: Zeichnet die Ansicht mit Mittellinie. Die Mittellinie werden auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
  • verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
  • mit Bemaßung: Zeichnet die Ansicht mit Bemaßungen.
  • mit Hilfslinie: Zeichnet einige zusätzliche Linien auf den Layer 07, die Sie für die Konstruktion eventuell benötigen
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Gewindeliste: Hier können die Maße der Gewinde einsehen und mit einem Doppelklick wird der Befehl ausgeführt.
    a ≈: Entspricht dem Gewindeauslauf  ähnlich DIN 76.
  • Gewindelinienwahl:
    • In den Ersten 4 Wahlmöglichkeiten von links werden die Gewindebögen etwas größer als ein 3/4 Kreis gezeichnet, dies ermöglicht 4 Schnittpunkte.
    • In den Ersten 4 Wahlmöglichkeiten von rechts werden die Gewindebögen genau ein 3/4 Kreis (ISO 6410) gezeichnet.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Fügt die gewählte Gewinde ein.

Stausleiste_25

Fügt die gewählte Gewinde mehrfach ein. Abbruch mit der ESC-Taste.

Stausleiste_ElementTauschen

Ersetzt die gewählte Gewinde, durch den gewählte Block in der Zeichnung.
