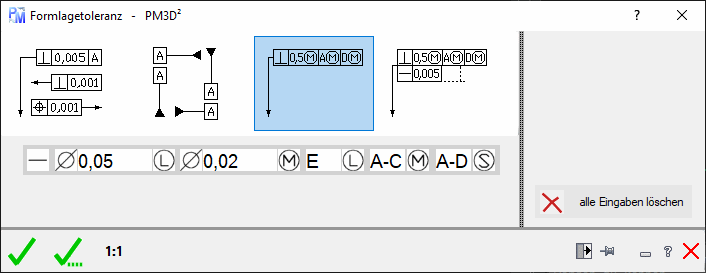

Toleranzrahmen mit Pfeil (erweitert)

• Symbole für geometrische Eigenschaften: Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• Durchmessersymbol : Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• Toleranzwert 1: Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• Materialbedingung: Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• Durchmessersymbol : Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• Toleranzwert 2: Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• Materialbedingung: Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• Bezugsbuchstaben 3x: Klicken Sie auf das Symbol, um eine Auswahl zu öffnen. oder geben Sie einen Buchstaben mit der Tastatur ein.
• Materialbedingung 3x: Klicken Sie auf das Symbol, um eine Auswahl zu öffnen.
• M: Bei der Maximum- Materialbedingung (MMC) enthält ein Objekt den höchstmöglichen in den Grenzen festgelegten Anteil an Material Bei MMC hat eine Bohrung einen minimalen Durchmesser eine Welle dagegen einen maximalen Durchmesser.
• L: Bei der Mindest- Materialbedingung (LMC) hat ein Objekt den geringsten in den Grenzwerten festgelegten Anteil an Material Bei LMC hat eine Bohrung einen maximalen Durchmesser die Welle hingegen einen minimalen Durchmesser.
• S: Das Symbol S steht für Regardless of Feature Size (RFS und bedeutet dass ein Objekt jede beliebige Größe innerhalb der festgelegten Grenzen haben kann.
