Sie befinden sich in:

Beschreibung    Befehle    Maschinenelemente    Federn

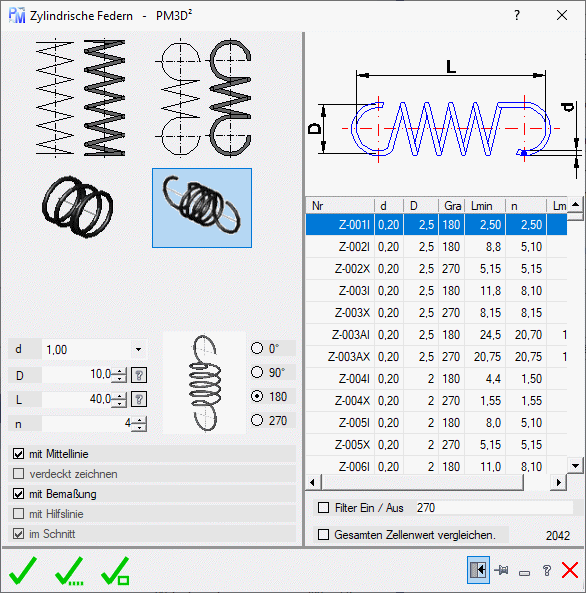

Zeichnet Druck- und Zugfedern in verschiedenen 2D-Ansichten oder erstellt einen  3D-Festkörper, ähnlich DIN 2162, DIN 2095, DIN 2096 und DIN 2097, EN 10270-1 und EN10270-2. Es sind 4100 vordefinierte Federn über die Liste wählbar. Diese können in der Länge anpassen.

  • Auswahlfelder: Wählen Sie eine Ansicht einer Sicherungsringes aus.



Druckfeder sinnbildlich

Druckfeder Darstellung

Zugfeder  sinnbildlich

Zugfeder  Darstellung





Druckfeder 3D

Zugfeder 3D



    • Doppelklick: Mit einem Doppelklick auf eine Ansicht, wird der Befehl ausgeführt.
  • Eingabe  (Druck- und Zugfedern haben verschiedene Werte.
    • d: Drahtdurchmesser der Feder. Nach Liste auswählen
    • D: Mittlerer Durchmesser der Feder
    • L: Länge der Feder
    • ?: Ermöglicht einen Abstand in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben. Siehe Abstand messen.
    • n: Anzahl der federnden Windungen. Es sind nur ganze Windungen möglich
  • Ösendrehung:
    • 0°: Null Grad Ösenstellung (nur Zugfedern).
    • 90°: Ösenstellung um 90 Grad gedreht (nur Zugfedern).
    • 180°: Ösenstellung um 180 Grad gedreht (nur Zugfedern).
    • 270°: Ösenstellung um 270 Grad gedreht (nur Zugfedern).
  • mit Mittellinie: Zeichnet die Ansicht mit Mittellinie. Die Mittellinie werden auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
  • verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
  • mit Bemaßung: Zeichnet die Ansicht mit Bemaßungen.
  • mit Hilfslinie: Zeichnet einige zusätzliche Linien auf den Layer 07, die Sie für die Konstruktion eventuell benötigen.
  • im Schnitt: Zeichnet einige Ansichten im Schnitt. Die Schraffur wird automatisch auf den Layer 08 gezeichnet.
  • Bildfeld: Durch einen Doppelklick auf das Bildfeld öffnet sich ein Zoomfenster.
  • Federliste: Vorgefertigte Druck oder Zugfedern. Durch einen Doppelklick werden die Daten von der Liste in die Eingabefelder übernommen. Die Liste enthält Federn, ähnlich der Firma Gutekunst.
  • Filter Ein/Aus: Schaltet den Filter ein oder aus.
    • Eingabefeld: Geben Sie einen Filterwert ein.
  • Gesamten Zellenwert vergleichen: Wurde diese Option gewählt, muss die ganze Spalte mit dem Eingabewert übereinstimmen
    • Anzahl der Federn: Gibt die Anzahl der angezeigten Federn an. Beachten Sie die Filtereinstellung.
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Fügt den gewählten Sicherungsring ein.

Stausleiste_25

Fügt den gewählten Sicherungsring mehrfach ein. Abbruch mit der ESC-Taste.

Stausleiste_ElementTauschen

Ersetzt den gewählten Sicherungsring, durch den gewählte Block in der Zeichnung.
