Dieses CNC-Programm erstellt Bohrlochtabellen sowie einen CNC-Code von Polylinen für Fräs- und Drehmaschinen ähnlich DIN66024.

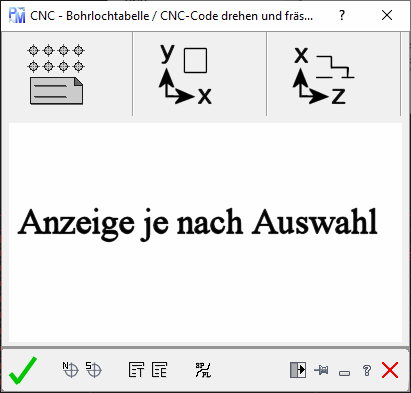

Wählen Sie:

• CNC- Bohrlochtabelle und CNC-XY-Code
• CNC- Code für Fräsmaschinen X- + Y-Achse + Z).
• CNC- Code für Fräsmaschinen X- + Z-Achse.

• Statusleiste und weitere Infos: Siehe auch hier

Startet den Befehl je nach Auswahl

Sie können hier einen Nullpunkt einfügen oder verschieben

Sie können hier einen Startpunkt einfügen oder verschieben oder zwischen dem Konturende und -anfang wechseln.

Die angezeigten Spalten und Zeilen werden als Stückliste-Tabellen die Zeichnung geschrieben oder aktualisiert.

Die angezeigten Spalten und Zeilen werden als Stückliste nach Excel exportiert. Vorausgesetzt Excel ist installiert.

Dieser Befehl wandelt SPline in Polylinien um.

• Benutzter CNC-Code

G00

Fährt mit maximaler Geschwindigkeit zu den angegebenen X-, Y- und Z- Koordinate (Eilgang)

G01

Fährt mit der Vorschubgeschwindigkeit Fxxx zu den angegebenen X-, Y- und Z- Koordinate.

G02

Kreisinterpolation CW: Fährt mit der Vorschubgeschwindigkeit Fxxx zu den angegebenen  Koordinate. Die Koordinaten geben den Zielpunkt an. Es kann der Radius oder I,K,J angegeben werden. Parameter I, J und K sind relativ zum Kreisanfangspunkt.

G03

Kreisinterpolation CCW: Beschreibung wie G02.

G17

Ebene X/Y festgelegt..

G18

Ebene Z/X festgelegt.

G71

Eingaben in Zoll

G72

Eingaben metrisch

G81

Bohrzyklus

G84

Gewindezyuklus

G90

Absolutmaß: Bei der Absolutmaßeingabe beziehen sich alle Koordinatenangaben auf den Nullpunkt.

G91

G91 Kettenmaß: Bei der Kettenmaßprogrammierung beziehen sich die Koordinatenangaben auf die letzte Koordinatenangaben,

M00

Programmierter HALT

M03

Spindeldrehung im Uhrzeigersinn (cw)

M04

Spindeldrehung im Gegenuhrzeigersinn (ccw)

M05

Spindel stoppen

M08

Kühlmittel EIN

M09

Kühlmittel AUS

M30

Programmende

F

Vorschubgeschwindigkeit in mm/min (Schnittgeschwindigkeit)

S

Spindeldrehzahl U/min

(...)

Klammer auf zu. In Klammer stehende Kommentare werden von der Maschine ignoriert.

• ACHTUNG

• Vermeiden zwei Nullpunkte oder Startpunkte  in einer Zeichnung. Es ist immer der Erste gültig.
• Da es zu viele verschiedene Werkzeugmaschinen mit verschiedenen Programmierarten gibt, kann keine Gewährleistung für die korrekte Umwandlung von einer Polylinie zu den CNC-Daten übernommen werden. Deshalb müssen die erstellten Konturen mit größter Sorgfalt an der Maschine getestet werden.
