Bildliste

Die Bildliste zeigt die Blöcke grafisch an. Eine Bildseite kann von einem bis zu 64 Blöcke enthalten. Sie können jede Bildseite individuell einstellen.

• Doppelklick auf ein belegtes Bildfeld: Fügt den Block...  in BricsCAD ein.

• Doppelklick auf ein freies Bildfeld: Legt ein Block... aus BricsCAD, in einem freien Bildfeld an.

• Mit dem Cursor über die Bildfelder: Zeigt den Infotext der einzelnen Blöcke als Tooltip an. Nur möglich, wenn Sie “Tooltip für Bild ein” eingeschaltet haben. 3. Icon von rechts.

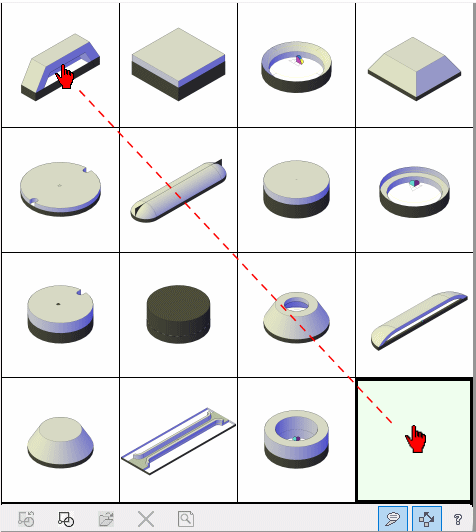

• Bild auf einen andere Position schieben:

• Schalten Sie ‘Verschieben der Bilder‘  ein.
• Mit der rechten Maustaste auf ein belegtes Bildfeld klicken und festhalten.
• Auf ein in freies Bildfeld ziehen und loslassen.
• Schalten Sie danach ‘Verschieben der Bilder ein‘ wieder aus. Es könnte zu unerwarteten Ergebnissen beim normalen Arbeiten kommen.

einfügen: Fügt einen Block... in die aktuelle Zeichnung ein..

erstellen: Erstellt einen neuen Block (Symbol).

öffnen: Öffnet den Block... als Zeichnung in BricsCAD. Sie können dann heir zum Beispiel BIM-Daten hinzufügen.

löschen: Löscht den Block und alle dazugehörigen Daten.

zoom: Öffnet das Bild im Zoomfenster. Dort können Sie auch auf Details zoomen.

Tooltip für Bild ein: Schaltet der Tooltipanzeige ein oder aus. Es wird nur ein Tooltip angezeigt wenn auch ein Infotext eingegeben ist.

Verschieben der Bilder ein: Ermöglicht die Bilder auf ein freies Feld zu schieben.

Hilfe: Zeigt diese Hilfe.
