Erstellt oder fügt ein 3D² - Bohrbild in einen Festkörper ein. Ein Bohrbild besteht hauptsächlich aus 3D² Elementen. Sie können So Ihre Individuelle 3D² Elemente erstellen. Es werden alle 3D² - Daten automatisch übernommen.

• Einfügen: Füge ein 3D² Bohrbild in einen Festkörper ein."

• Auswahl: Einfügen und Erstellen eines Bohrbildes.
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• Vorschaubild: Hier wird ein Vorschaubild angezeigt wie es in einen Festkörper eingefügt wird.
• Listen: Wählen Sie ein Bohrbild aus.


• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.

• Menü
• Öffnen: Öffnet die markierte Zeichnung zur Bearbeitung in BricsCAD.
• Umbenennen: Benennt die markierte Zeichnung um.
• Löschen: Löscht die markierte Zeichnung.
• Online Bibliothek: Öffnet die Online-Bibliothek zum Download von Vorgabebohrbilder.
• Zeichnungspfad: Wählt einen neuen Zeichnungpfad für Ihre Bohrbilder.
• Zeichnungsverzeichnis: Öffnet das Zeichnungpfad mit dem Explorer.

Fügt das gewählte Bohrbild ein.

Fügt das gewählte Bohrbild mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt das gewählte Bohrbild, durch den gewählte Block in der Zeichnung.

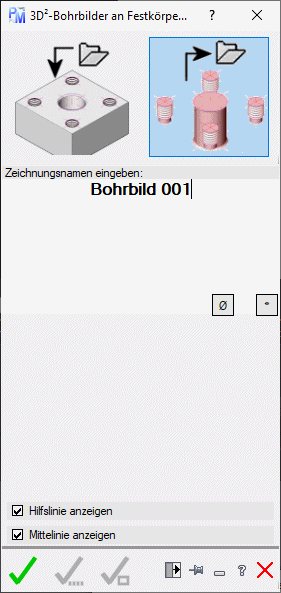

• Erstellen: Erstellt ein 3D² Bohrbild aus 3D²-Elemente und speichert es ab.

• Auswahl: Einfügen und Erstellen eines Bohrbildes.
• Zeichnungsnamen eingeben: Geben Sie den Zeichnungsnamen für Ihr zu erstellendes Bohrbild ein.
• Ø: Fügt ein Durchmesserzeichen, an die Stelle des Cursors, in die Eingabe des Zeichnungsnamens.
• °: Fügt ein Gradzeichen, an die Stelle des Cursors, in die Eingabe des Zeichnungsnamens.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Statusleiste und weitere Infos: Siehe auch hier

Erstellt das gewählte Bohrbild mit den entsprechend Daten.
