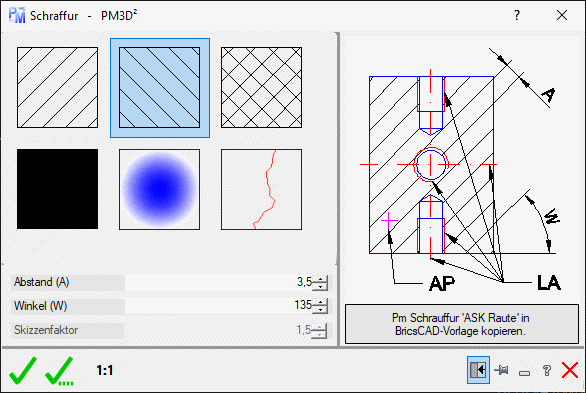

Erstellt die gewählte Schraffur, ähnlich DIN 201 / DIN ISO 128-50, auf dem Schraffur-Layer. Gewindelinien und Mittellinien werden automatisch ausgeschaltet. Dadurch werden die Schraffuren sofort richtig erstellen.

• Wahl: (obere Reihe von links nach rechts)
• 45° Schraffur: Erstellt eine Benutzer definierte 45° Schraffur. *
• 135° Schraffur: Erstellt eine Benutzer definierte 135° Schraffur. *
• 45° Kreuzschraffur: Erstellt eine Benutzer definierte 45° Kreuzschraffur. *
• Wahl: (untere Reihe von links nach rechts)
• Solid Schraffur: Erstellt eine vordefinierte SOLID- Schraffur. *
• Farbverlauf erzeugen: Erstellt einen Farbverlauf. *
• Skizzenlinie erzeugen: Erzeigt eine Skizzen-Linie durch mehrere Punkte.
• Abstand (A): Abstand der Schraffur-Linien.
• Winkel (W): Winkel der Schraffur-Linien.
• Skizzenfaktor: Gibt den Ausschlag der Skizzenlinie an. Je größer die Zeichnung desto größer den Faktor angeben.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt die gewählte Schraffur oder die Skizzenlinie ein.

Fügt die gewählte Schraffur oder die Skizzenlinie mehrfach ein. Abbruch mit der ESC-Taste.

1:1

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden. Die Abstände werden hier skaliert.
