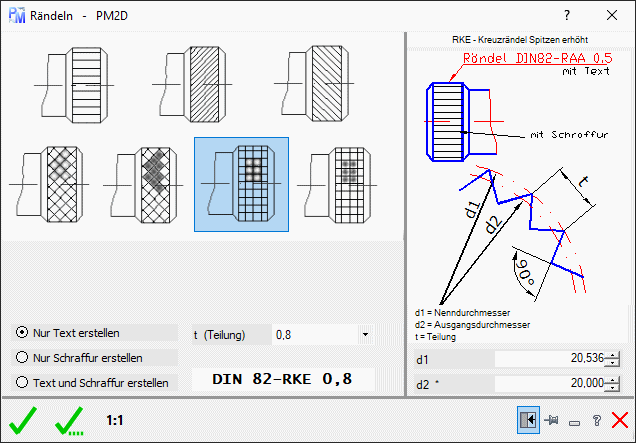

Der Befehl Rändeln erstellt verschiedene Rändelsymbole und -texte, ähnlich DIN 82.
Zum Beispiele für Griffflächen von Messschrauben werden oft gerändelt, um sie griffiger zu gestalten.

• Auswahlfelder: Ein Doppelklick führt den Befehl aus.
• RAA - Rändel achsparallelen Riefen:
• RBL - Linksrändel:
• RBR - Rechtsrändel:
• RGE - Links-Rechts-rändel erhöht:
• RGV - Links-Rechts-rändel vertieft:
• RKE - Kreuzrändel Spitzen erhöht:
• RKV - Kreuzrändel Spitzen vertieft:
• Nur Text erstellen: Es wird der angezeigte Text mit einer MFührung eingefügt.
• Nur Schrauffur erstellen: Es wird eine Rändelschrafur erstellt.
• Text und Schrauffur erstellen: Es wird ein Text dann eine Rändelnschraffur erstellt.
• t  (Teilung): Gibt den Abstand von einer Rändelspitze zur nächsten an.
• Text - Anzeige: DIN 82-RGV 1,0: Dieser Text wird mit der MFührung gezeichnet.
• Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
• d1: Geben Sie hier Ihren Nenndruchmesser (d1) ein, dann wird der Ausgangsdurchmesser (d2) berechnet.
  Wird ein * angezeigt wurde eingegeben d1 eingeben..
• d2:  Geben Sie hier Ihren Ausgangsdurchmesser  (d2) ein, dann wird der Nenndruchmesser (d1) berechnet.
  Wird ein * angezeigt wurde eingegeben d2 eingeben.
• Statusleiste und weitere Infos: Siehe auch hier

• Fügt den gewählten Rändeltext oder / und -schraffur ein.
  Text: erstellen
• Geben Sie den Pfeil-Einfügepunkt ein
• Geben Sie den Symbol-Einfügepunkt:
• Schraffur erstellen:
• Wählen Sie den inneren Punkt einer Umgrenzung für das Rändelmuster

Fügt den gewählten Rändeltext oder / und -schraffur mehrfach ein.


1:1

Zeigt der aktuellen Maßstab und die Einheit für den Model-Bereich an. Durch anklicken, wird der Maßstabsbefehl gestartet und es kann ein neuer Maßstab eingestellt und die Zeichnung im Model-Bereich angepasst werden.
