Symbolhafte Darstellung einer Punktschweißung mit Bezugslinie, ähnlich DIN EN 22553 (DIN 1912).

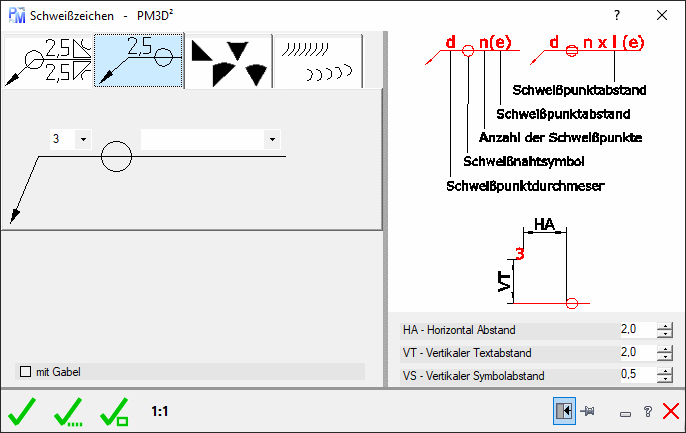

Schweiss_02
  • Schweißnahtwahl:
    • d: Gibt den Schweißpunktdurchmesser an.
    • n(e): Anzahl der Schweißpunkte / Schweißpunktabstand.
    • nxl(e): Anzahl der Schweißnähte / Schweißnahtlänge / Schweißnahtabstand.
    • mit Gabel: Zeichnet eine Gabel mit Text hinter die Bezugsline.
    • Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
    • Horizontaler Abstand: Gibt den Abstand zwischen den Symbolen und / oder den Texten an.
    • Vertikaler Textabstand: Gibt den Abstand der Texte von der Bezugslinie an.
    • Vertikaler Symbolabstand: Gibt den Abstand der Symbole von der Bezugslinie an.

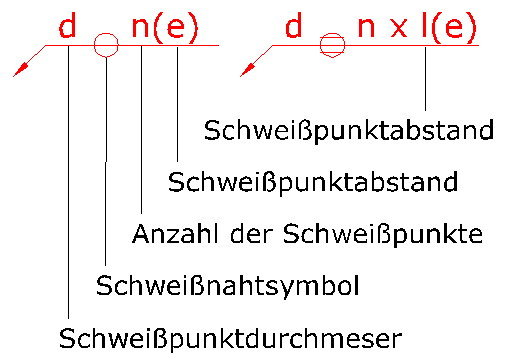

  • Beispielzeichnung:

SchweissB02
