Fügt, mehrfach oder tauscht Nuten in verschiedenen 2D-Ansichten aus. Erstellt 3D-Festkörper-Nuten die automatisch in einen anderen Festkörper ein. Ähnlich DIN 6885-1, 6885-2, und 6885-3

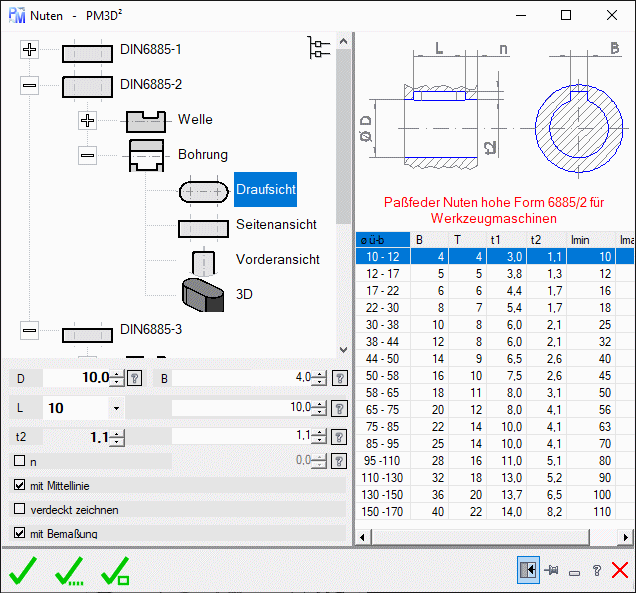

• Browser: Wählen Sie eine Ansicht einer Scheibe aus.
• Doppelklick: Mit einem Doppelklick auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• : Schalter die Bilder im Browser ein oder aus. Ermöglicht nach der Einarbeitung, ein schnelleres Arbeiten.
• Linke Eingabespalte:
• D: Durchmesser der Welle oder der Bohrung:
• L: Gesamtlänge der Nut.
• t1: Tiefe der Wellennut (nur sichtbar bei Welle).
• t2: Tiefe der Bohrungsnut (nur sichtbar bei Bohrung).
• n: Abstand zwischen Einfügepunkt und der äußeren Kante der Nut.
• Rechte Eingabe spalte:
• B: Breite der Nut.
• L: Länge kann hier korrigiert werden.
• t1 /t2: Die Tiefe t1/t2 kann hier korrigiert werden.
• n: Abstand kann hier korrigiert werden.
• ?: Ermöglicht einen Abstände in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben.  Siehe Abstand messen.
• mit Mittellinie: Zeichnet die Ansicht mit Mittellinie.
• verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
• mit Bemaßung: Zeichnet die Ansicht mit Bemaßungen.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten
• Liste: Ein Klick auf die Liste aktualisiert die Eingabewerte.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt die gewählte Nut ein.

Fügt die gewählte Nut mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt die gewählte Nut, durch den gewählte Block in der Zeichnung.
