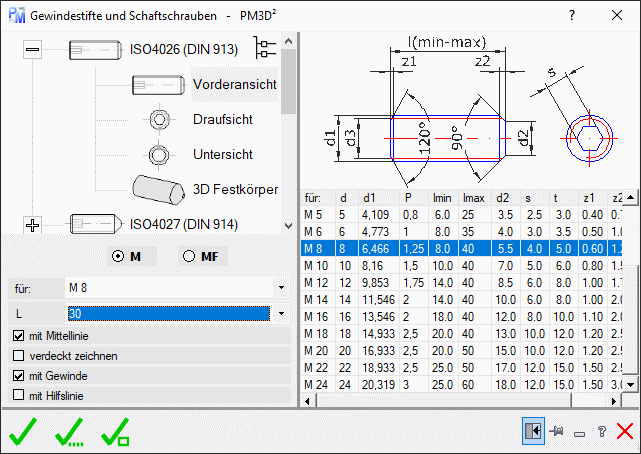

Erstellt verschiedene 2D- und 3D Gewindestifte oder Schaftschrauben mit Schlitz und Innensechskant, ähnlich ISO 4026 (DIN 912), ISO 4027 (DIN 913), ISO 4028 (DIN 914), ISO 4029 (DIN 916), ISO 4766 (DIN551), ISO7434 (DIN553), ISO7435 (DIN417), ISO7436 (DIN438) und ISO2342 (DIN427)

• Browser: Wählen Sie eine Ansicht einer Senkschraube aus.
• Doppelklick: Mit einem Doppelklick auf eine Ansicht, wird der Befehl ausgeführt.
• : Schalter die Bilder im Browser ein oder aus. Ermöglicht nach der Einarbeitung, ein schnelleres Arbeiten.
• Gewindeart:
• M: Metrisches ISO - Gewinde ähnlich DIN 13.
• MF: Metrisches ISO - Feingewinde ähnlich DIN 13.
• für: Wählen Sie eine Gewindegröße aus.
• L: Wählen Sie eine Länge für die Gewindestifte oder Schaftschrauben aus. Wird der Hintergrund rot, entspricht dies nicht einer Normlänge.
• Bildfeld: Durch einen Doppelklick auf das Bildfeld öffnet sich ein Zoomfenster.
• Liste: Hier können die Maße der Schraube einsehen und die Schraube direkt in der Liste auswählen. Durch einen Doppelklick, wird der Befehl ausgeführt.
• mit Mittellinie: Zeichnet die Ansicht mit Mittellinie. Die Mittellinie werden auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
• verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
• mit Gewinde: Zeichnet die Ansicht mit Gewinde.
• mit Hilfslinie: Zeichnet einige zusätzliche Linien auf den Layer 07, die Sie für die Konstruktion eventuell benötigen.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt die gewählte Senkschraube ein.

Fügt die gewählte Senkschraube mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt die gewählte Senkschraube, durch den gewählte Block in der Zeichnung.
