Erstellt verschiedene 2D- und 3D- Bolzen und Zylinderstifte, ähnlich ISO2338A (DIN 7), ISO2338B (DIN 7), ISO2338C (DIN 7), ISO2340A und ISO2340B (DIN 1443), ISO2341A und ISO2341B (DIN 1444), ISO8734 (DIN 6325), ISO8735 (DIN 7979), ISO2340-ME mit Einstichen nach DIN 471 und ISO2341-ME mit Einstichen nach DIN 471.

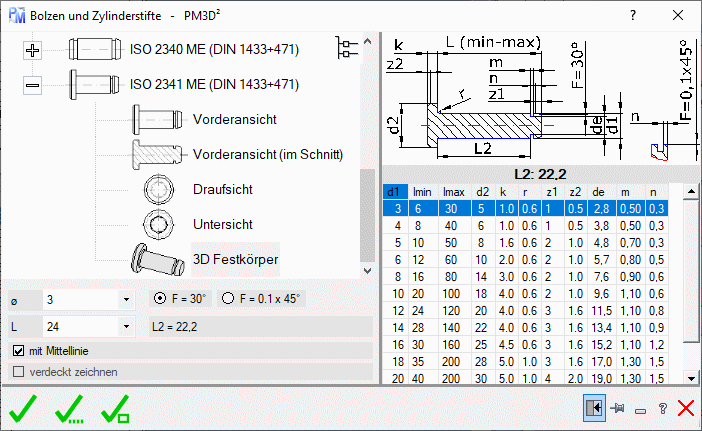

• Browser: Wählen Sie eine Ansicht der Bolzen oder Zylinderstifte aus.
• Doppelklick: Mit einem Doppelklick auf eine Ansicht, wird der Befehl ausgeführt.
• : Schalter die Bilder im Browser ein oder aus. Ermöglicht nach der Einarbeitung, ein schnelleres Arbeiten.
• ø: Wählen Sie ein Wellendurchmesser aus.
• L: Wählen Sie eine Länge für die Bolzen oder Zylinderstifte aus. Wird der Hintergrund rot, entspricht dies nicht einer Normlänge.
• Bildfeld: Durch einen Doppelklick auf das Bildfeld öffnet sich ein Zoomfenster.
• Liste: Hier können die Maße der Bolzen oder Zylinderstifte einsehen und die Bolzen oder Zylinderstifte direkt in der Liste auswählen. Durch einen Doppelklick, wird der Befehl ausgeführt.
• mit Mittellinie: Zeichnet die Ansicht mit Mittellinie. Die Mittellinie werden auf den Layer 05 mit dem eingestellten Überstand gezeichnet.
• verdeckt zeichnen: Zeichnet die Ansicht auf den Layer 03, sonst auf den Layer 01.
• Statusleiste und weitere Infos: Siehe auch hier

Fügt die gewählte Bolzen oder Zylinderstifte ein.

Fügt die gewählte Bolzen oder Zylinderstifte mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt die gewählte Bolzen oder Zylinderstifte, durch den gewählte Block in der Zeichnung.
