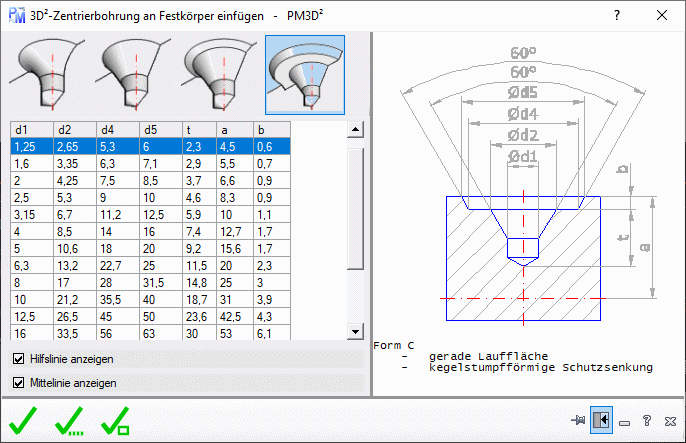

Zeichnet eine 3D²-Zentrierbohrung, ähnlich ISO 6411 R/A/B/C und fügt sie in einen Festkörper ein. Sie können die Zentrierbohrung auch einfach durch ein anderes 3D²-Element ersetzen oder die Bohrung in dem Festkörper verschieben, kopieren und spiegeln. Wie in 2D.

• Ansichtswahl:
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• Liste: Wählen Sie eine Zentrierbohrung aus. Siehe auch Zeichnung rechts.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Fügt die gewählte Zentrierbohrung ein.

Fügt die gewählte Zentrierbohrung mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt die gewählte Zentrierbohrung, durch den gewählte Block in der Zeichnung.
