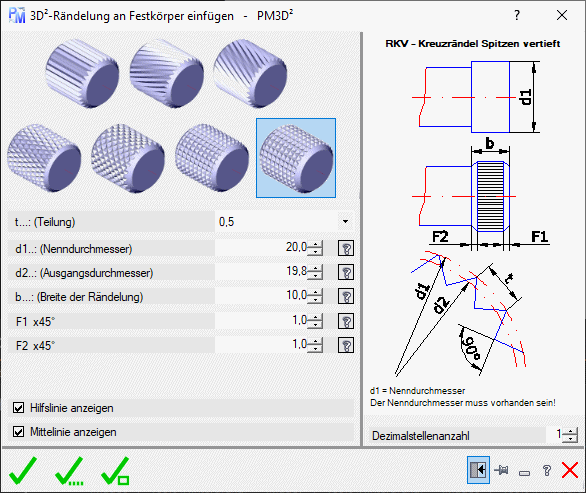

Zeichnet an eine 3D-Welle (Festkörper), mit dem angegeben Nenndurchmesser eine 3D² Rändelung. Ähnlich DIN 82, RAA, RBR, RBL, RGV, RGE, RKE und RKV mit verschieden Teilungen, von 0,3 bis 2 (für 3D-Drucken bis 10).

• Auswahlfelder: RAA / RBL / RBR / RGE / RGV / RKE / RKV
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• t  (Teilung): Gibt den Abstand von einer Rändelspitze bis zur nächsten Rändelspitze an.
• Bis zur einschließlich zur Teilung 2 ist es nach Norm.
• Die Teilung von 2 bis 10 ist für den 3D-Druck geeignet.
• d1: Geben Sie hier Ihren Nenndurchmesser (d1) ein, dann wird der Ausgangsdurchmesser (d2) berechnet.
• d2:  Geben Sie hier Ihren Ausgangsdurchmesser  (d2) ein, dann wird der Nenndurchmesser (d1) berechnet.
• b: (Breite der Rändelung): Gibt die Breite der Rändelung an.
• F1: Fase rechts am Einfügepunkt. Beim Wert 0, wird keine Fase gezeichnet.
• F1: Fase links. Beim Wert 0, wird keine Fase gezeichnet.
• ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Füge die gewählte 3D² Rändelung ein.

Fügt die gewählte 3D² Rändelung mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt die gewählte 3D² Rändelung, durch den gewählte Block in der Zeichnung.
