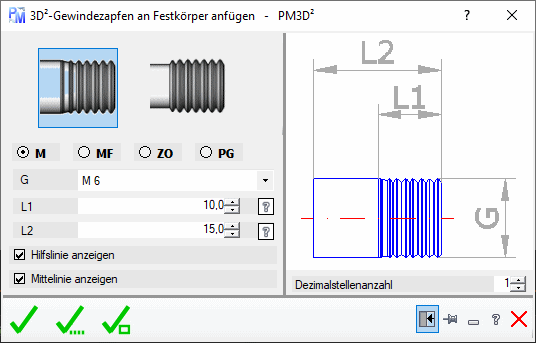

Zeichnet einen 3D²-Gewindezapfen mit Nenndurchmesserzapfen oder mit Kernlochdurchmesserzapfen und fügt sie an einen Festkörper an. Sie können den Gewindezapfen auch einfach durch ein anderes 3D²-Element ersetzen.

• Ansichtswahl:
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• 3D Gewinde mit Nenndurchmesserzapfen
• 3D Gewinde mit Kernlochdurchmesserzapfen
• Eingabefelder G, L2 und L2: Siehe Zeichnung rechts.
• ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Fügt den gewählten Gewindezapfen ein.

Fügt den gewählten Gewindezapfen mehrfach ein. Abbruch mit der ESC-Taste.

Ersetztden gewählten Gewindezapfen, durch den gewählte Block in der Zeichnung.
