Zeichnet an eine 3D-Welle oder in eine 3D-Bohrung einen 3D² - Freistich, ähnlich DIN 509 Form E, Form F, Form G oder Form H.

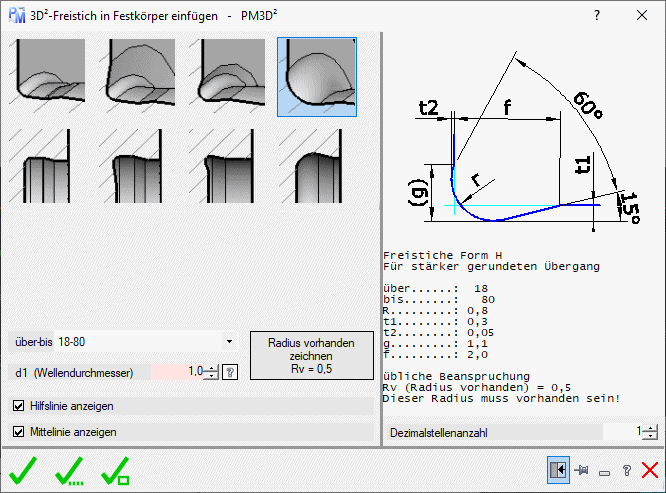

3D² Freistich

• Auswahlfelder:
• Form:  E, F, G und H
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• über - bis: Liste der Freistichgrößen. Der Durchmesser muss größer sein als der erste Wert sein darf aber nicht größer als der zweite Wert sein. Die Beanspruchung, wird hinter der Liste abgegeben.
• d1: Geben Sie hier den Wellen oder Bohrungsdurchmesser an.
• ?: Mit den Button hinter d1 Sie den Bohrdurchmesser direkt aus der Zeichnung messen.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Infotext: Infos über den gewählten Freistich.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Fügt den gewählten Freistich ein.

Fügt den gewählten Freistich mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt den gewählten Freistich, durch den gewählte Block in der Zeichnung.
