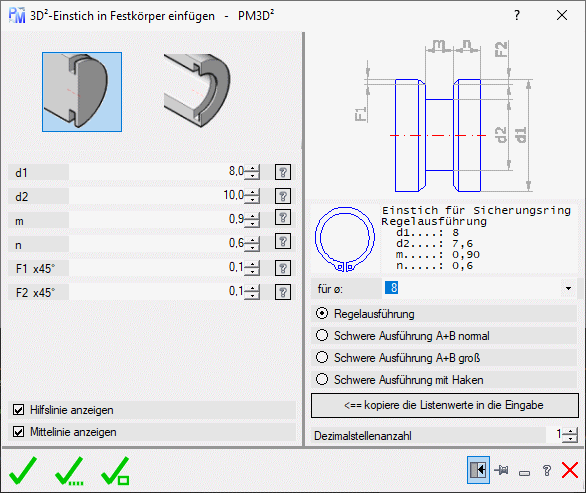

Zeichnet einen 3D²-Innen- oder 3D²-Außeneinstich und fügt es in eine Festkörper-Welle oder Festkörper-Bohrung ein. Sie können den Einstich auch einfach durch ein anderes 3D² - Element ersetzen oder den Einstich spiegeln, wie in 2D.

• Ansichtswahl:

• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• 3D Außeneinstich
• 3D Inneneinstich

• Eingabefelder d1, d2, ... : Siehe Zeichnung rechts.

• ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.

• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.

• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.

• Infofenster / Infobild: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• <== kopiere die Listen...: Je nach Wahl des 3D²-Elementes, können Sie aus einer Liste die entsprechende Wert direkt in die Eingabe kopieren und ein daraus ein 3D²-Element erstellen.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Fügt den gewählten Einstich ein.

Fügt den gewählten Einstich mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt den gewählten Einstich, durch den gewählte Block in der Zeichnung.
