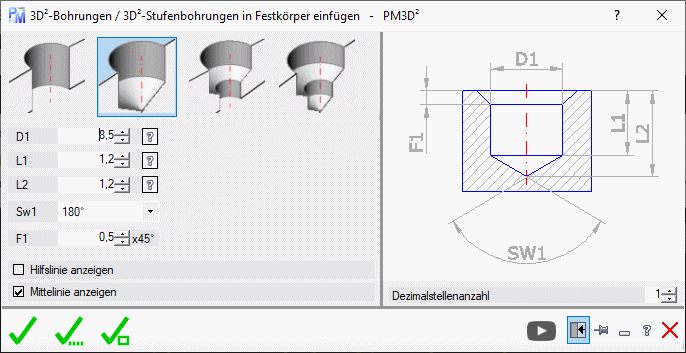

Zeichnet eine 3D²-Bohrung oder 3D²-Stufenbohrung und fügt sie in einen Festkörper ein. Sie können die Bohrung auch einfach durch ein anderes 3D²-Element ersetzen oder die Bohrung in dem Festkörper verschieben, kopieren und spiegeln. Wie Sie es in 2D-Zeuichnen gewohnt sind.

• Ansichtswahl:
• Doppelklick: auf eine Ansichtswahl, wird dieser Befehl ausgeführt.
• 3D Durchgangsbohrung
• 3D Sackloch
• 3D Durchgangsstufenbohrung
• 3D Sacklochstufenbohrung
• Eingabefelder D1, D2...: Siehe Zeichnung rechts.
• ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• nicht gewählt wird das 3D² Element auf einer Fläche eines Festkörpers eingefügt.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Füge die gewählte Bohrung ein.

Fügt die gewählte Bohrung mehrfach ein. Abbruch mit der ESC-Taste.

Ersetzt die gewählte Bohrung, durch den gewählte Block in der Zeichnung.
