Projekt:

3D Druck Handyhalter

Software:

BricsCAD Pro und PM mechanical 3D²

Version:

V22

3D Drucker:

BCN3D D25 von Sigma

Material:

PLA

DWG vorhanden:

 Ja








Im unserem Shop erhältlich

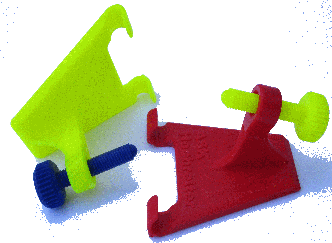

In 9 Entwicklungsschritten haben wir einen Handyhalter entwickelt.

Sie können das Handy in einem Neigungswinkel von 42.5 bis 71,5 Grad einstellen. In der Zeichnung kann dies,
durch die 3D-Abhängigkeiten Simuliert werden.





Anwendung_3D_Druck_Handyhalter02

  • 1. Schritt
    • Zuerst wurde ein grober Entwurf konstruiert und gedruckt.
    • Wir haben zuerst mit einem schwarzen Filament PLA gedruckt.
    • Die Funktionen wurden getestet und für gut empfunden.

Anwendung_3D_Druck_Handyhalter03

  • 2. Schritt
    • Jetzt wurde das Design geändert. Dadurch wurde auch erheblich die Druckzeit reduziert.
    • Die Rändelschraube wurde verkürzt und bekam eine Rundung am Ende
    • Eine Beschriftung kam hinzu.

Anwendung_3D_Druck_Handyhalter04

  • 3. Schritt
    • Die Schrift wurde größer erstellt. Die vorherige war nicht gut lesbar.
    • Die Rändelschraube wurde von M10 auf M8 geändert.
    • Es wurde am Vorderseite eine Mulde zur besseren Führung des Handys integriert.



Anwendung_3D_Druck_Handyhalter05

  • 4. Schritt
    • Im vorderen Bereich wurde noch eine Verstärkung hinzugefügt. Der Text wurde noch erweitert. Das Gewinde der Mutter, wurde ohne Auslauf konzipiert und der Rändelknopf wurde schmäler.
    • Der Steg vorne wurde entfernt.
    • Der mittlere Steg wurde steiler.
    • Die Mutter wird separat gedruckt und dann mit zwei Stiften verklebt und montiert.
    • Ab hier haben wir mit einem blauen Filament PLA gedruckt.
    • Die getrennte Mutter ist sauberer gedruckt aber es ist viel aufwendiger gegenüber der vorherigen Version, deshalb wird Sie nicht weiter entwickelt.

Anwendung_3D_Druck_Handyhalter06

  • 5. Schritt
    • Die Rändelschraube wurde 3 gängig, so geht die Verstellung jetzt schneller
    • Der Mutterdurchmesser wurde verkleinert.
    • Der Text wurde erhaben. So kann man ihn besser lesen werden.
    • Damit der 3D-Druck an den Seiten besser wird, wurde der Radius an den rot markierten Stelle vergrößert.

Anwendung_3D_Druck_Handyhalter07

  • 6. Schritt
    • Im vorderen unteren Bereich wurde noch eine Rundungen hinzugefügt.
    • Der Text wurde noch erweitert.
    • Das Gewinde der Mutter wurde ohne Auslauf konzipiert.

Anwendung_3D_Druck_Handyhalter08

  • 7. Schritt
    • Die Rundung wo sich das Handy einhakt, wurde in der Höhe reduziert.
    • In den Rundungen wurden Rillen hinzugefügt.
    • Wir haben ein neues Filament PET-G in verschiedenen Farben getestet.
    • Gegen verrutschen auf glatter Fläche, wurden 3 Gummipuffer am Boden eingefügt.
    • Zusätzliche QR-Code-Etikette kam hinzu.

Anwendung_3D_Druck_Handyhalter9a
Anwendung_3D_Druck_Handyhalter9b

  • 8. Schritt
    • Entwicklung von Sondereditionen.
      • Mit Motiven
      • mit Text

Anwendung_3D_Druck_Handyhalter09

  • 9. Schritt
    • Durch Skalierung des Handyhalters und der Rändelschraube, haben wir 3 verschieden Größen erzeugt. Für größere Handys mit Tasche oder Tablets.
    • Die Maße der Größe G1 (Original) und die skalierten Größen G2 und G3, können Sie aus der Tabelle unten ersehen.

AskShopHandyhalterMaßzeichnung

    Maßzeichnung



    Größe

    1

    2

    3



    H

    45

    55

    65



    B

    66

    83

    99



    B1

    38

    48

    58



    L

    70

    87

    104
