Projekt:

3D Druck Scherenaufzug

Software:

BricsCAD mechanical und PM mechanical 3D²

Version:

V24

3D Drucker:

BCN3D D25 von Sigma

Material:

PLA

DWG vorhanden:

Ja       So erhalten Sie die Zeichnungen

Video vorhanden:

Ja       Video zeigen

Dieser Scherenaufzug ist ein Beispiel für ein komplexes Projekt.
Durch zwei Taster kann der Scherenaufzug, mittels einen Elektromotor, zwei Zahnräder und einem Trapezgewindetrieb, nach oben und unten gefahren werden.



1. Montageschritt



2. Montageschritt

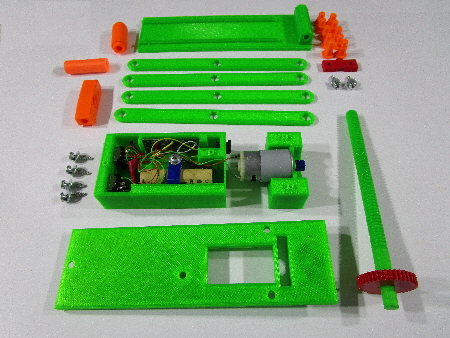

Anwendung_3D_Druck_Scherenaufzug_00

Die Elektroeinheit wird moniert und verdrahtet. Motor mit Zahnrad wird am Motorhalter angeschraubt und das Zahnrad mit der Gewindewelle verklebt

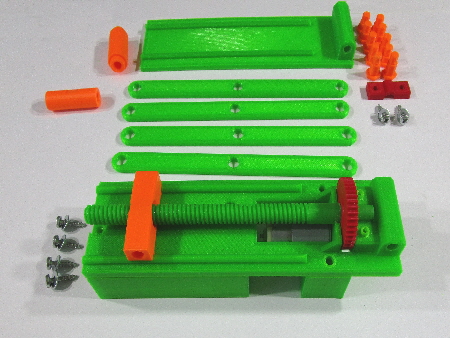

Anwendung_3D_Druck_Scherenaufzug_01

Gewindewelle mit Zahnrad mit Gewinde-
lager montiert



3. Montageschritt



4. Montageschritt

Anwendung_3D_Druck_Scherenaufzug_02

Gewindewelle wird mit der Lagerschale fixiert

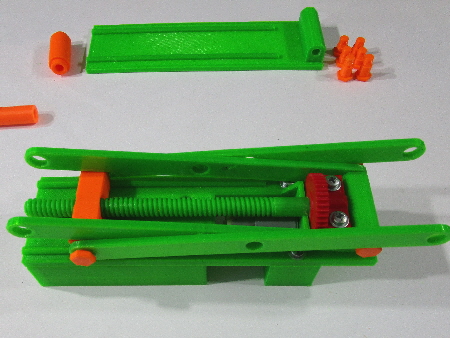

Anwendung_3D_Druck_Scherenaufzug_03

Laschen werden mit Gewinde-
bolzen an der unteren Platte und am Gewinde-
lager montiert



5. Montageschritt



6. Montageschritt

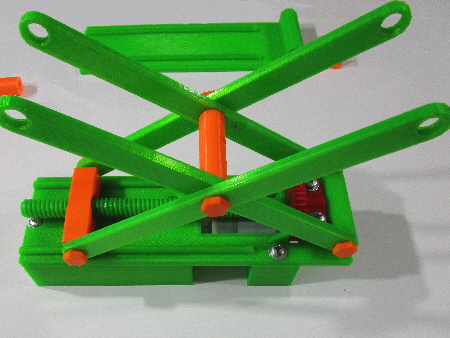

Anwendung_3D_Druck_Scherenaufzug_04

Mit dem Abstandhalter werden die vorderen und hinteren Laschen verbunden

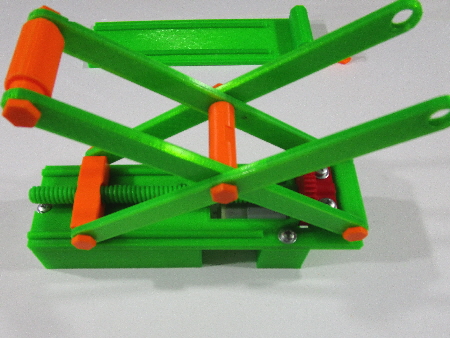

Anwendung_3D_Druck_Scherenaufzug_05

Das Rundlager  wird zwischen die Laschen montiert



7. Montageschritt

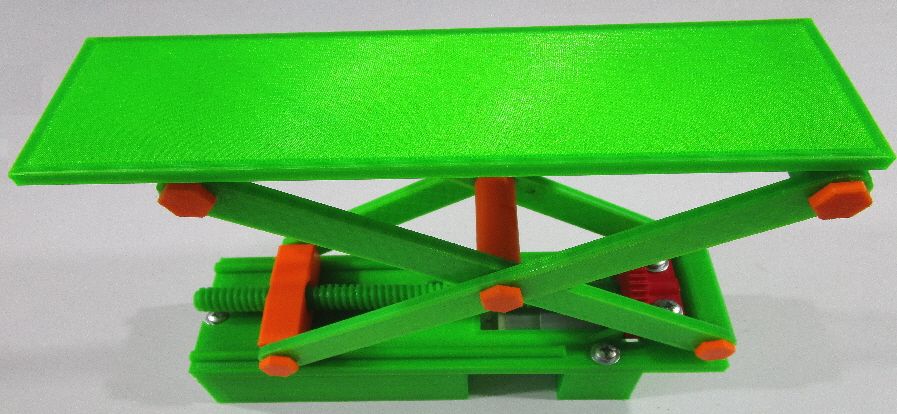

Anwendung_3D_Druck_Scherenaufzug_06

Die obere Platte wird zum Schluß noch montiert
