 Zeichnungsverwaltung  Neue Zeichnung erstellen  Rahmen  Ansichten und Schnitte  Projektverwaltung  DWG Daten-Editor  Positionen  Positionen sortieren  Stückliste  PositionenEigenschaften

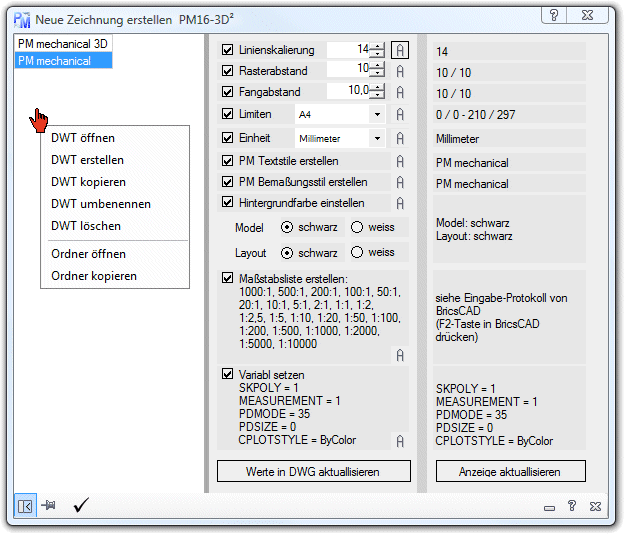

Hier können Sie eine Zeichnungsvorlage (DWT) öffnen, erstellen, kopieren, umbenennen und löschen, sowie einige Zeichnungsvariablen automatische oder manuell setzen und lesen. Die Maßstabsliste wird ähnlich nach DIN 823 erstellt.

  • ?: Zeigt diese Hilfe
  • X: Befehl wird abgebrochen und kehrt zur Übersicht zurück
  • Vorlagenliste: Wählen Sie eine Vorlagendatei aus.
    • PM mechanical
    • PM mechanical 3D
    • Mit einem Doppelklick auf die markierte Zeile wird der Befehl ausgeführt:
      Es wird automatisch eine neue Zeichnung, mit der gewählten Vorlagendatei erstellt.
  • Menü der Vorlagenliste: (Rechtsklick)
    • DWT öffnen: Es wird automatisch eine neue Zeichnung, mit der gewählten Vorlagendatei erstellt.
    • DWT erstellen: Erstellt von der aktuellen Zeichnung eine Vorlagendatei (DWT).
    • DWT kopieren: Kopiert die markierte Vorlagendatei.
    • DWT umbenennen: Benennt die markierte Vorlagendatei um.
    • DWT löschen: Löscht beziehungsweise verschiebt die Vorlagendatei in den Papierkorb.
    • Ordner öffnen: Öffnet den Ordner, in der sich die Vorlagendatei befinden.
    • Ordner kopieren: Es werden die Zeichnungsvorlagen aus der Vorlagenliste, in das gewählte CAD System kopiert. Diese können Sie mit dem CAD-Befehl ‘_new’ verwenden.
  • Linienskalierung:
    • Wurde die Linienskalierung gewählt, wird sie automatisch beim Erstellen einer neuen Zeichnung gesetzt.
    • Eingabe für die Linienskalierung.
    • Auf FensterÖffnen01 klicken und der eingestellter Wert, wird in die Zeichnung geschrieben.
  • Rasterabstand:
    • Wurde der Rasterabstand gewählt, wird er automatisch beim Erstellen einer neuen Zeichnung gesetzt.
    • Eingabe für den Rasterabstand.
    • Auf FensterÖffnen01 klicken und der eingestellter Wert, wird in die Zeichnung geschrieben.
  • Fangabstand:
    • Wurde der Fangabstand gewählt, wird er automatisch beim Erstellen einer neuen Zeichnung gesetzt.
    • Eingabe für den Fangabstand.
    • Auf FensterÖffnen01 klicken und der eingestellter Wert, wird in die Zeichnung geschrieben.
  • Limiten: Ist Hilfreich beim Drucken der Zeichnung.
    • Wurden die Limiten gewählt, werden sie automatisch beim Erstellen einer neuen Zeichnung gesetzt.
    • Wahl der Limiten, von A4 bis A0 und B0(JIS) bis B0 (LIS).
    • Auf FensterÖffnen01 klicken und der gewählte Wert, wird in die Zeichnung geschrieben.
  • Einheit: Wird benötigt z. B. beim Einfügen von Blöcken. Standard ist Millimeter.
    • Wurde die Einheit gewählt, wird sie automatisch beim Erstellen einer neuen Zeichnung gesetzt.
    • Wahl der Einheit, von A4 bis A0 und B0(JIS) bis B0 (LIS).
    • Auf FensterÖffnen01 klicken und der gewählte Wert, wird in die Zeichnung geschrieben.
  • PM Textstile erstellen:
    • Wurde ‘PM Textstile erstellen’ gewählt, wird ein Textstil beim Erstellen einer neuen Zeichnung erstellt.
    • Erstellt den Textstil für das PM mechanical. Diese Einstellung ist optimal für das PM.
    • Auf FensterÖffnen01 klicken und der Textstil wird in die Zeichnung geschrieben.
  • PM Bemaßungsstile erstellen:
    • Wurde ‘PM Bemaßungsstile erstellen’ gewählt, wird ein Textstil und Bemaßungsstil beim Erstellen einer neuen Zeichnung erstellt.
    • Erstellt ein Textstil und Bemaßungsstil für das PM mechanical. Diese Einstellung ist optimal für das PM.
    • Auf FensterÖffnen01 klicken und der Bemaßungsstil wird in die Zeichnung geschrieben.
    • Vorhandener Bemaßungsstil wird  angezeigt
  • Hintergrundfarbe einstellen
    Wurde die ‘Hintergrundfarbe einstellen’ gewählt, wird sie automatisch beim Erstellen einer neuen Zeichnung gesetzt. Auf FensterÖffnen01 klicken und der gewählte Wert, wird in die Zeichnung geschrieben.
    • Model:
      • schwarz: Schaltet den Hintergrund des Model-Grafikbereiches auf schwarz und passt die Rasterfarben an.
      • weiß: Schaltet den Hintergrund des Model-Grafikbereiches auf weiß und passt die Rasterfarben an.
    • Layout
      • schwarz: Schaltet den Hintergrund des Layout-Grafikbereiches auf schwarz.
      • weiß: Schaltet den Hintergrund des Layout-Grafikbereiches auf weiß.
  • Maßstabsliste erstellen: Die angezeigten Maßstäbe werden in der aktuellen Zeichnung in die Maßstabsliste geschrieben. Sie können die Maßstabsliste mit verschiedenen Funktionen von BricsCAD nutzen.
  • Variable setzen: Die angezeigt Variabel werden auf die angezeigten Werte gesetzt.
  • Werte in DWG aktualisieren: Alle Werte die gewählt wurden werden in die aktuelle Zeichnung geschrieben.

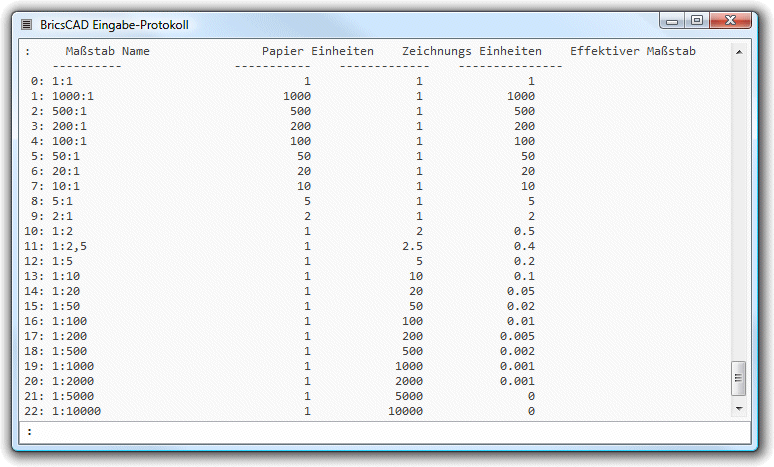

  • Anzeige aktualisieren: Alle Werte werden von der aktuellen Zeichnung ausgelesen und in den darüber liegenden Listen angezeigt. Die vorhandenen Maßstäbe werden in dem Eingabeprotokoll-Fenster von BricsCAD angezeigt.

  • Statusleiste:

Stausleiste_03a

Erweitertes Fenster öffnen

Stausleiste_03b

Erweitertes Fenster schließen

Stausleiste_04a

Fenster fixieren. (Fenster ist zur Zeit nicht fixiert).

Stausleiste_04b

Fenster nicht fixiert  (Fenster ist zur Zeit fixiert).

Stausleiste_14

Es wird eine neue Zeichnung, mit der gewählten Vorlagendatei erstellt und die gewählten Optionen gesetzt.

Stausleiste_07

Minimiert das Programm

Stausleiste_08

Zeigt diese Hilfe an

Stausleiste_09

Schließt das Programm
