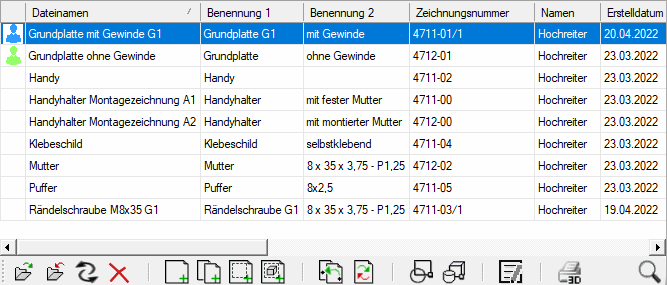

Die Zeichnungsliste zeigt alle Zeichnungen (DWG) des aktuellen Projektverzeichnis an.

• Listenzeilen:
• Kopfzeile: Durch anklicken der Spaltennamen, wird die Liste nach dieser Spalte aufsteigen oder absteigend sortiert.
• Zeilendoppelklick: Bei einem Doppelklick auf eine Zeile, wird die die Zeichnung in BricsCAD geöffnet.
• Spalten: Sie können in den Spalten-Optionen die Spalten ein und aus schalten.
• Informationsspalte: (ganz links)
• Symbolbeschreibung
• Warten: Diese Zeichnung wird gerade in BricsCAD geladen
• Fertig: Diese Zeichnung ist in BricsCAD geladen.
• Aktive: Diese Zeichnung ist in BricsCAD aktiv.
• geöffnet: Diese Zeichnung wurde vom aktuellen Nutzer in BricsCAD geöffnet.
• blockiert: Diese Zeichnung ist von einem anderem Nutzer in Bearbeitung.
• kein Zugriff: Zeichnung kann nicht geöffnet werden. Sie wurde unsachgemäß geschlossen.
  Starten Sie PM neu!.

• Info: Gehen Sie mit dem Mauszeiger über die Symbole, dann erhalten Sie zusätzliche Informationen.

• Menü:

öffnen: Öffnet alle markierte Zeichnungen. Kann auch durch ein Doppelklick auf die Zeile geöffnet werden.

Schließen: Alle markierte Zeichnungen werden geschlossen. Wurden Sie geändert und noch nicht gespeichert.

umbenennen: Benennt eine markierte Zeichnung um.

löschen: Löscht alle markierten Zeichnungen. Zeichnungen werden in den Papierkorb verschoben.

Neue Zeichnung erstellen:
Es wird eine neue Zeichnung von einer Vorlagendatei erstellt. Wählen Sie eine Vorlage aus und klicken Sie auf Ja. Weitere Vorlagen können Sie mit dem Befehl ‘Neu Zeichnungen erstellen’ erzeugen.

Kopiere aktuelle CAD-Zeichnung:
Von der aktuell Zeichnung, wird eine Kopie erstellt.

Neue DWG mit Auswahl erstellen:
Es wird eine neue Zeichnung, von einer vorhandenen Zeichnung, mit den ausgewählten Objekten, erstellt (Block).

Komponente erstellen:
Gewählte Elemente der aktuellen Zeichnung des CAD's, werden lokal und extern als Komponente erstellt.

Konstruktionshilfen einer Komponente hinzufügen: (Im Moment nicht verfügbar)
Sie können von einer Zeichnung aus, in der Komponenten eingefügt wurden, Konstruktionshilfen wie zum Beispiel Kreis... in eine vorhandene Komponente übertragen. Die sich anschließen automatisch öffnet und zur Bearbeitung sofort zur Verfügung steht.
Wählen Sie zuerst die zu bearbeitende Komponente in der Zeichnung aus. Dann die Konstruktionshilfen (Objekte). Bearbeiten Sie dann die geöffnete Komponente.

• Automatisch einfügen als...
• Einfügen als Block:
  Fügt eine oder mehrere markierte Zeichnungen in die aktuelle Zeichnung ein.
• oder
• Einfügen als mechanical Komponente: Fügt die Zeichnung als mechanical Komponente ein (nur mir BricsCAD Mechanik möglich). Es werden alle Elemente die sich im Model-Bereich befinden als Blockreferenz eingefügt und der Namen wird im mechanical Browser angezeigt. Es soll deshalb in einer Zeichnung nur ein 3D-Teil (3D Volumenkörper) enthalten sein

Komponente aktualisieren:
Nach einer Änderung an einer Komponente sollen man diesen Befehl ausführen.

• suchen nach unten: Sucht von der aktuellen Zeile bis zum Ende.

• suchen nach oben: Sucht von der aktuellen Zeile bis zum Anfang.

PM

• PM: Hier können Sie einen Suchbegriff eingeben der in der Datenbank gesucht werden soll. Alle Eingaben die Bestätigt wurden, werden in einer Eingabeliste gespeichert. Die Liste kann bis zu 30 Suchbegriffe enthalten. Durch anklicken auf der rechten Seiten kann ein anderer Suchbegriff einfach wieder aufgerufen werden.

3D-Drucken:
Es wird die Datei in eine STL-Datei umgewandelt und die 3D-Drucksoftware (Slicing-Software) gestartet.
Hier können Sie den Verknüpfungspfad ihrer 3D-Drucksoftware eingeben.

DWG Daten-Editor: Öffnet den Daten-Editor zum editieren der Daten.
