Erstellt verschiedene Toleranztabellen die Sie in die Zeichnung einfügen können.
Mehrfachführungen und MTexte dürfen nur eine Zahl und die Toleranz enthalten, sonst werden sie nicht angezeigt.

  • Beispiele

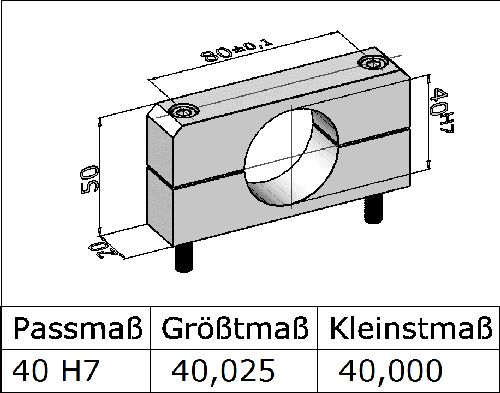

Toleranz_07a

Einstellungen:
Es wurde “mit Größt- und Kleinstmaß” und “Nur ISO-Toleranzen in der Toleranzliste anzeigen” angewählt.

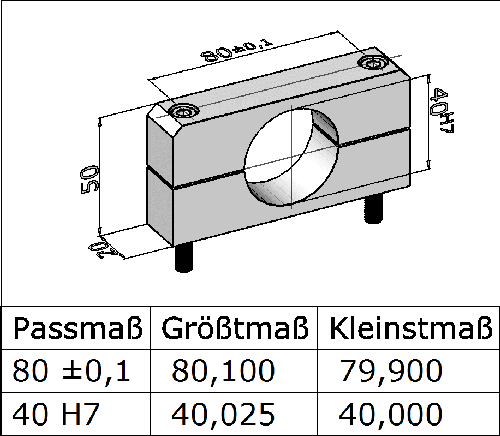

Toleranz_07b

Einstellungen:
Es wurde “mit Größt- und Kleinstmaß” angewählt und “Nur ISO-Toleranzen in der Toleranzliste anzeigen” wurde abgewählt.

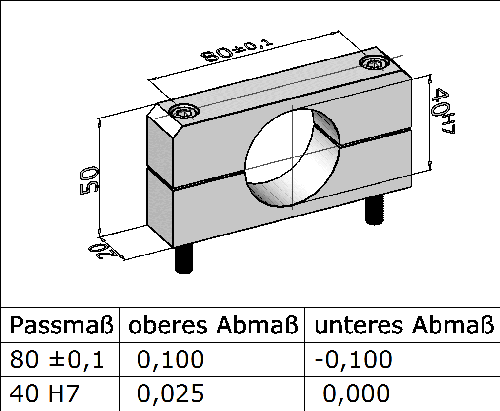

Toleranz_07c

Einstellungen:
Es wurde mit oberem und unterem Abmaß” angewählt und “Nur ISO-Toleranzen in der Toleranzliste anzeigen” wurde abgewählt.
