Schweißnaht    Punktschweißung    SW-Seitenansicht    SW-Draufsicht

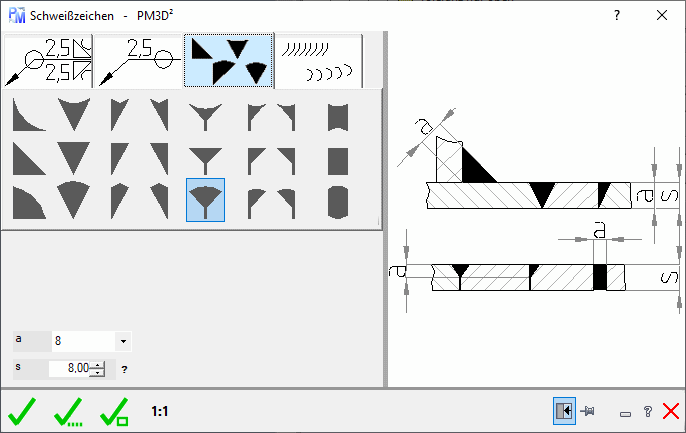

Schweißnaht Seitenansicht (illustrierte Darstellungen), ähnlich DIN EN 22553 (DIN 1912).

Schweiss_03
  • Schweißnahtwahl:
    • Schweißnahtart: Wählen Sie die Schweißnahtart die gezeichnet werden soll.
    • a: Dicke der Schweißnaht.
    • s: Dicke des Bleches.
    • ?: Ermöglicht einen Abstand in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben. Siehe Abstand messen.
