Erstellt Schnitte von einer Ansicht im Papierbereich. Dieser Befehl steht Ihnen nicht für BricsCAD Lite zur Verfügung.

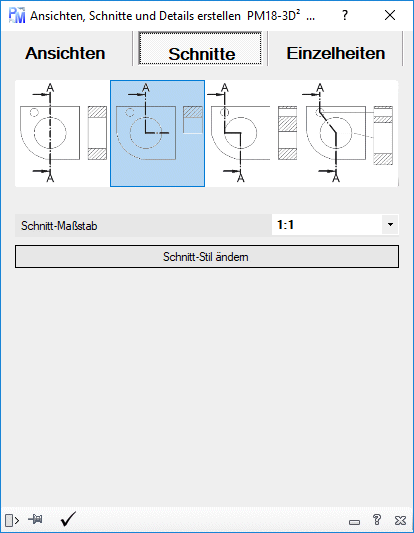

• Schnitte:
• Ansichtswahl:
• Voll - Schnitt: Die Schnittlinie definiert eine unendliche Ebene, die durch das gesamte Modell schneidet.
• Halb - Schnitt: Die Schnittlinie definiert eine halbe Ebene die das Modell schneidet.
• Schnitt - Verlauf projiziert: Die Schnittlinie definiert eine Reihe von Schneidbereichen, die sich versetzt zueinander befinden. Mit der Option Fertig wird das Erstellen der Schnittlinie beendet.
• Schnitt - Verlauf entlang der Schnittlinie: Die Schnittlinie definiert eine Polylinie, wobei jedes Segment einen Schneidbereich definiert. Der resultierende Schnitt hat die Länge gleich der Summe der Längen der Schneidbereiche. Mit der Option Fertig wird das Erstellen der Schnittlinie beendet.

• Schnitt-Maßstab: Wähle Sie ein Maßstab für die Erzeugung des Schnittes. Die Maßstäbe können auch später noch geändert werden.
• Schnitt-Stil ändern: Öffnet ein Dialog zur Änderung des Schnittstiles.
• Statusleiste und weitere Infos: Siehe auch hier

Es wird der gewählte Schnitt erzeugt. Geben Sie die benötigten Punkte ein.

 In der aktuellen Zeichnung werden die Ansichtsfenster und Texte nach den eingestellten Optionen aktualisiert.
