Erstellung einer Bohrlochtabelle

Nach dem starten des Befehls, wählen Sie alle Kreise, Bögen als Gewinde, PM-Bohrungen, PM-Gewinde und PM-Senkungen an.

Es werden alle Daten in die Listen und Zeichnung geschrieben.

Wurde noch keine Liste in die Zeichnung geschrieben werden Sie aufgefordert dies zu plazieren.

Der Befehl sollte nur im Model-Bereich genutzt werden. Möglich ist auch von Layout aus durch ein AFenster im Model-Bereich zu arbeiten.

Erstellung eines CNC-Bohrloch-Code

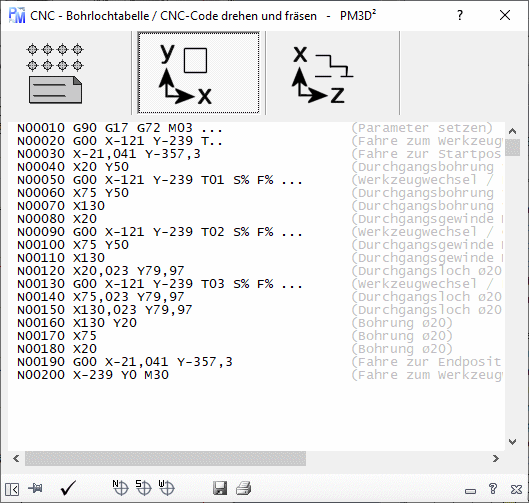

Nach der Erstellung können Sie einfach auf den oberen mittleren Button klicken und Ihnen wird der CNC-Code angezeigt.

• ?: Zeigt diese Hilfe
• X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
• Wahl zwischen

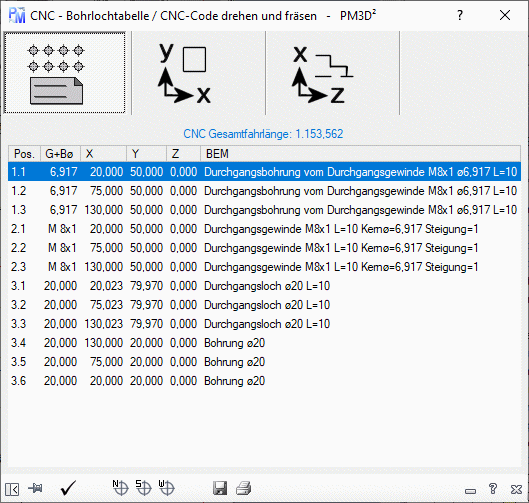

• CNC- Bohrlochtabelle und CNC-XY-Code (aktuell).
• CNC- Code für Fräsmaschinen X- + Y-Achse + Z).
• CNC- Code für Fräsmaschinen X- + Z-Achse.
• Anzeige
• CNC - Gesamtfahrlänge, ohne Werkzeugwechsel.
• CNC -Liste: Zeigt den aktuellen CNC-Code. Kann gespeichert und gedruckt werden.
• Statusleiste:

Sie können hier einen Nullpunkt einfügen / verschieben. Alle Maße gehen von Nullpunkt aus.

Sie können hier einen Startpunkt einfügen / verschieben oder an der Kontur End- und Startpunke wechseln.
Der CNC -Code startet immer am Startpunkt

Sie können hier einen Wekzeugwechsellpunkt einfügen. An diesem Punkt fährt die Maschoine hin und wechselt das Werkzeug.

Speichert die aktuelle Liste als TXT auf die Festplatte ab.

Zeigt von der aktuellen Liste eine Druckvorschau und ermöglicht die angezeigt Liste zu drucken.
