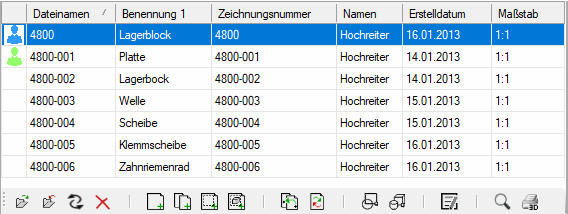

Die Zeichnungsliste zeigt alle Zeichnungen (DWG) des aktuellen Projektverzeichnis an.

• Zeilen:
• Kopfzeile: Durch anklicken der Spaltennamen, wird die Liste nach dieser Spalte aufsteigen sortiert. Durch ein weiters mal wird sie absteigen sortiert.
• Zeilendoppelklick: Bei einem Doppelklick auf eine Zeile, wird die die Zeichnung in BricsCAD geöffnet.
• Spalten: Sie können in den Spalten-Optionen die Spalten ein und aus schalten.
• Informationsspalte: (ganz links)
• Symbolbeschreibung
• Warten: Die Zeichnung vom aktuellen Nutzer geladen
• Fertig: Die Zeichnung ist geladen.
• Aktive: Die Zeichnung ist die aktiv. Die Zeichnung und wurde vom aktuellen Nutzer geöffnet.
• geöffnet: Die Zeichnung wurde vom aktuellen Nutzer geöffnet.
• blockiert: Diese Zeichnung wurde von einem anderem Nutzer geöffnet.
• kein Zugriff: Zeichnung kann nicht geöffnet werden. Sie wurde unsachgemäß geschlossen.
  Öffnen Sie das erweiterte Fenster und klicken Sie auf Dateien und versuchen Sie die DWL-Dateien zu löschen.

• Info: Gehen Sie mit dem Mauszeiger über die Symbole, dann erhalten Sie zusätzliche Informationen.


• Menü:

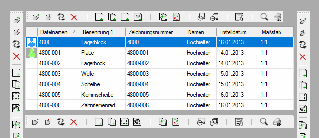

Griff: Das Menü kann am Griff auf vier verschiedene Positionen verschoben werden. Ober, links, rechts oder unten an der Liste.

Es wird diese Fenster geöffnet.

öffnen:
Öffnet alle markierte Zeichnungen. Kann auch durch ein Doppelklick auf die Zeile geöffnet werden.

Schließen:
Alle markierte Zeichnungen werden geschlossen. Wurden Sie geändert und noch nicht gespeichert.

umbenennen:
Benennt eine markierte Zeichnung um.

Es wird diese Fenster geöffnet.

löschen:
Löscht alle markierten Zeichnungen. Zeichnungen werden in den Papierkorb verschoben.

Neue Zeichnung erstellen:
Es wird eine neue Zeichnung von einer Vorlagendatei erstellt. Wählen Sie eine Vorlage aus und klicken Sie auf Ja. Weitere Vorlagen können Sie mit dem Befehl ‘Neu Zeichnungen erstellen’ erzeugen.

Es wird diese Fenster geöffnet.

Kopiere aktuelle CAD-Zeichnung:
Von der aktuell Zeichnung, wird eine Kopie erstellt.

Neue DWG mit Auswahl erstellen:
Es wird eine neue Zeichnung, von einer vorhandenen Zeichnung, mit den ausgewählten Objekten, erstellt (Block).

Komponente erstellen:
Gewählte Elemente der aktuellen Zeichnung des CAD's, werden lokal und extern als Komponente erstellt.

Konstruktionshilfen einer Komponente hinzufügen:
Sie können von einer Zeichnung aus, in der Komponenten eingefügt wurden, Konstruktionshilfen wie zum Beispiel Kreis... in eine vorhandene Komponente übertragen. Die sich anschließen automatisch öffnet und zur Bearbeitung sofort zur Verfügung steht.
Wählen Sie zuerst die zu bearbeitende Komponente in der Zeichnung aus. Dann die Konstruktionshilfen (Objekte). Bearbeiten Sie dann die geöffnete Komponente.

Komponente aktualisieren:
Nach einer Änderung an einer Komponente sollen man diesen Befehl ausführen.

Einfügen als Block:
Fügt eine oder mehrere markierte Zeichnungen in die aktuelle Zeichnung ein.

Einfügen als mechanical Komponente: Fügt die Zeichnung als mechanical Komponente ein (nur mir BricsCAD Mechanik möglich). Es werden alle Elemente die sich im Modellbereich befinden als Blockreferenz eingefügt und der Namen wird im mechanical Browser angezeigt. Es soll deshalb in einer Zeichnung nur ein 3D-Teil (3D Volumenkörper) enthalten sein

DWG Daten-Editor: Öffnet den Daten-Editor zum editieren der Daten.

3D-Drucken:
Es wird die Datei in eine STL-Datei umgewandelt und die 3D-Drucksoftware (Slicing-Software) gestartet.
Hier können Sie den Verknüpfungspfad ihrer 3D-Drucksoftware eingeben.

‘XXX’↓ weiter suchen ↓:
Sucht den nächsten ‘XXX’ Wert und öffnet die Optionen Suchen, wo sie auch den Suchwert eingeben können.
