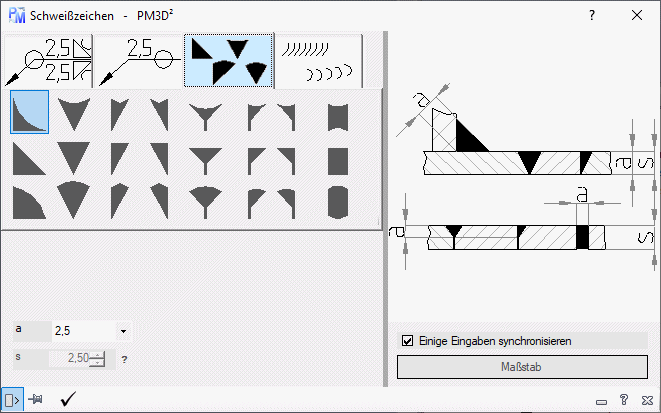

Schweißnaht Seitenansicht (illustrierte Darstellungen), ähnlich DIN EN 22553 (DIN 1912).

• Schweißnahtart: Wählen Sie die Schweißnahtart die gezeichnet werden soll.
• a: Dicke der Schweißnaht.
• s: Dicke des Bleches.
• ?: Ermöglicht einen Abstand in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben. Siehe Abstand messen.
• Einige Eingaben Synchronisieren: Die Schweißnahtdicke “a”, wird in alle Auswahlfeder übertragen.
• Maßstab... : Zeigt den aktuellen Maßstab an und durch anklicken öffnet Sich das Maßstabsfenster.
  Ist dieser Button ausgegraut, ist BricsCAD nicht aktive.
