Beschreibung  >  Tablett-Emulator  >  TE-Programm  >  TE-Editor  >  Vorlagen erstellen  >  MNU-Erstellen  >  Randkorrektur
Randkorrektur     Bereichezeile     Befehle



Die Korrekturwerte des  Randes sind notwendig, wenn die Spalten auf der WMF-Vorlage nicht bis an den Rand des Bildes reichen.

  1. Schließen Sie den TE-Editor falls geöffnet.
  2. Wählen Sie “Tooltip für Randkorrektur ein”

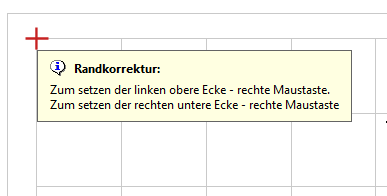

  3. Wählen Sie die Linke obere Ecke für die Randkorrektur, indem Sie mit dem Fadenkreuzcursor auf die entsprechende Position gehen und dann die Linke Maustaste drücken.
    TE_Randkorrektur_ObenLinks

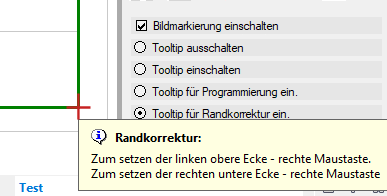

  4. Wählen Sie die Linke obere Ecke für die Randkorrektur, indem Sie mit dem Fadenkreuzcursor auf die entsprechende Position gehen und dann die Linke Maustaste drücken.
    TE_Randkorrektur_UntenRechts

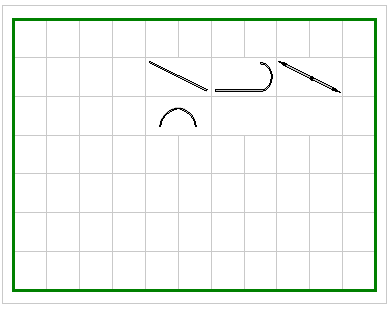

  5. Die Randkorrektur wird optisch mit einem grünen Rechteck dargestellt, wenn der Tooltip für Randkorrektur gewählt wurde. Die Randkorrektur kann jederzeit geändert werden.
    TE_Randkorrektur_fertig

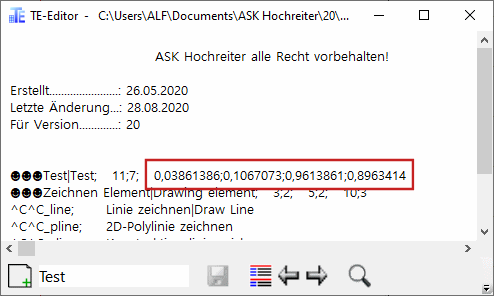

  6. Der Randkorrekturwert wurde in die entsprechende MNU-Datei eingetragen.
    TE_Randkorrektur_eingetragen
