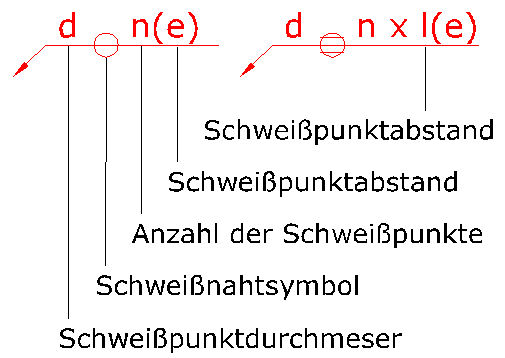

Symbolhafte Darstellung einer Punktschweißung mit Bezugslinie, ähnlich DIN EN 22553 (DIN 1912).

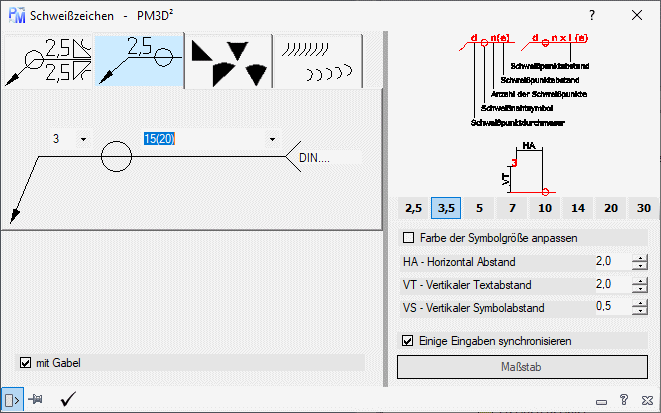

• Schweißnahtbezeichnungen

• d: Gibt den Schweißpunktdurchmesser an.
• n(e): Anzahl der Schweißpunkte / Schweißpunktabstand.
• nxl(e): Anzahl der Schweißnähte / Schweißnahtlänge / Schweißnahtabstand.
• mit Gabel: Zeichnet eine Gabel mit Text hinter die Bezugsline.
• Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
• Symbolgröße wählen: Wählen Sie eine Symbolgröße von 2,5 bis 30 aus. Die Symbolgröße entspricht der Schriftgröße.
• Farbe der Symbolgröße anpassen:
• für 2,5 Farbe von Layer 11
  für 3,5  Farbe von Layer 12
• für 5  Farbe von Layer 13
• für 7  Farbe von Layer 14
• für 10 - 30  Farbe von Layer 15
• Horizontaler Abstand: Gibt den Abstand zwischen den Symbolen und / oder den Texten an.
• Vertikaler Textabstand: Gibt den Abstand der Texte von der Bezugslinie an.
• Vertikaler Symbolabstand: Gibt den Abstand der Symbole von der Bezugslinie an.
• Einige Eingaben Synchronisieren: Die Schweißnahtdicke “a”, wird in alle Auswahlfeder übertragen.
• Maßstab... : Zeigt den aktuellen Maßstab an und durch anklicken öffnet Sich das Maßstabsfenster. Ist dieser Button ausgegraut, ist BricsCAD nicht aktive.
• Statusleiste

Beispielzeichnung:
