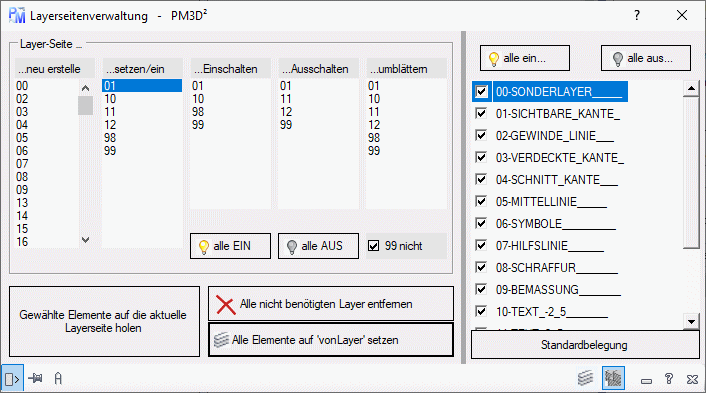

Mit diesem Befehl können Sie die Layerseiten in Ihrer Zeichnung neu erstellen, setzen, einschalten, ausschalten und umblättern. Der Befehl enthält auch einige spezielle Funktionen zur Bearbeitung der Layerseiten. Die Layerseite werden benutzt, um die verschiedenen Layernummern auf einmal ein- und auszuschalten.

• Layer-Seite...:
• neu erstellen: Die gewählte Nummer wird zur aktuellen Seite gewählt und eingeschaltet. Das heißt, das PM alle Elemente auf diese Seitennummer legt. Außerdem werden alle Layernamen erstellt, die in der Layerverwaltung angegeben sind, mit der aktuellen Seitennummer.
• setzen ein: Die gewählte Nummer wird zur aktuellen Seite gewählt und eingeschaltet.
• EINschalten: Die gewählte Seite wird eingeschaltete. Beachten Sie das nur die Layer der Seitennummer eingeschaltet werden die in den Optionen auch gewählt wurden.
• alle EIN: Schaltet die alle Layerseiten ein.
• Ausschalten: Die gewählte Seite wird komplett ausgeschaltete. (aus und gefroren).
• alle AUS: Schaltet alle Layerseiten aus (aus und gefroren).
• umblättern: Nur die gewählte Seite wird eingeschaltet: Alle anderen PM Layer ausgeschaltet und gefroren.
• 99 nicht: Ist ein Rahmen vorhanden kann dieser auch eingeschaltet bleiben.
• Gewählte Elemente auf die aktuelle Layerseite holen: Alle in der Zeichnung gewählten Element, mit einem PM-Layer werden auf die aktuelle Layerseite geholt.
• Alle nicht benötigten Layer entfernen: Alle nicht belegten Layer werden entfernt. So bleibt die Übersicht in der Layerliste erhalten. Sollten die Layerseiten nicht ihren erwartungen entfernt werden bereinigen Sie die Zeichnung mit BEREINIG ALLE. Wahrscheinlich sin im Hintergrund noch Elemente die die Layer belegen.
• Alle Elemente auf 'vonLayer' setzen: Alle Element, außer Verschachtelte oder komplexe Elemente, werden von Layer gesetzt. Aller Eigenschaften die ein Layer hat, wird dem Element zugewiesen.
• Optionen:
• alle ein: Es werden alle Layernummer, die in Layerseite bilden, zum einschalten gewählt. Hier kann man Layer die nicht eingeschaltet werden sollen abwählen. Beachten Sie dabei, dass in der Liste EINschalten dann die Layer angezeigt bleiben, weil nicht alle Layer einer Seite eingeschaltet wurden.
• alle aus: Es werden alle Layernummer, die in Layerseite bilden, zum ausschalten gewählt.
• Liste: in der Liste können Sie die Layer, einer Layerseite wählen, die nicht eingeschaltet werden sollen.
• Hinweis: Diese Layerseiten werden vom PM genutzt.
• Standardbelegung: Zeigt die Layerseiten Standardbelegung an.
• 01 = Normal zeichen (Standard)
• 10 = 2D+3D Zeichnen, automatische Erstellung von Bohrungen,…
• 98 = Positionen, automatische Erstellung
• 99 = Rahmen, Schriftkopf und Logo, automatische Erstellung
• 11 = Symbole, automatische Erstellung von Bearbeitungszeichen…
• 12 = Mechanische Elemente, automatische Erstellung von Schrauben…
• 13 = 3D² Elemete, automatische Erstellung von Bohrungen,…
• 14 = CNC - Daten, automatische Erstellung von CNC-Daten
• Statusleiste und weitere Infos: Siehe auch hier

Daten werden aktualisiert.

Gehe zur Layerverwaltung und schließe die Layerseitenverwaltung.
